光放大器对光载微波信号传输效率的改善

肖永川 王超 张浩 张亚标 庾财斌 瞿鹏飞 孙力军

肖永川, 王超, 张浩, 张亚标, 庾财斌, 瞿鹏飞, 孙力军. 光放大器对光载微波信号传输效率的改善[J]. 中国光学. doi: 10.37188/CO.2019-0195
引用本文: 肖永川, 王超, 张浩, 张亚标, 庾财斌, 瞿鹏飞, 孙力军. 光放大器对光载微波信号传输效率的改善[J]. 中国光学. doi: 10.37188/CO.2019-0195
Xiao Yong-chuan, Wang chao, Zhang hao, Zhang Ya-biao, Yu Cai-bin, Qu Peng-fei, Sun Li-jun. Improvement of Transmission Efficiency in Microwave Photonic Links Using EDFA[J]. Chinese Optics. doi: 10.37188/CO.2019-0195
Citation: Xiao Yong-chuan, Wang chao, Zhang hao, Zhang Ya-biao, Yu Cai-bin, Qu Peng-fei, Sun Li-jun. Improvement of Transmission Efficiency in Microwave Photonic Links Using EDFA[J]. Chinese Optics. doi: 10.37188/CO.2019-0195

光放大器对光载微波信号传输效率的改善

doi: 10.37188/CO.2019-0195
详细信息
    作者简介:

    肖永川(1987−),男,重庆人,博士,高级工程师,2015年于吉林大学获得博士学位,主要从事微波光传输与处理技术方面的研究。E-mail:xycwqy@163.com

  • 中图分类号: TN29

Improvement of Transmission Efficiency in Microwave Photonic Links Using EDFA

More Information
图(6)
计量
  • 文章访问数:  170
  • HTML全文浏览量:  77
  • PDF下载量:  3
  • 被引次数: 0
出版历程
  • 网络出版日期:  2020-06-29

光放大器对光载微波信号传输效率的改善

doi: 10.37188/CO.2019-0195
    作者简介:

    肖永川(1987−),男,重庆人,博士,高级工程师,2015年于吉林大学获得博士学位,主要从事微波光传输与处理技术方面的研究。E-mail:xycwqy@163.com

  • 中图分类号: TN29

摘要: 针对现有微波光传输系统存在电光转换效率不足的问题,本文设计了一种基于调制器低偏与光放大器相结合的光发射结构,通过充分利用链路增益与光功率水平之间的平方关系以及低偏链路传输效率与光功率呈近似线性变化的特点,实现了对光载微波信号传输效率的有效提升。经过测试可知,本方案较常规正交点传输方式在射频增益方面提高了13.5 dB,同时不会对噪声系数产生明显恶化,并且本方案可以采用常规货架产品低成本实现,在电子信息装备中具有广泛的应用潜力。

English Abstract

肖永川, 王超, 张浩, 张亚标, 庾财斌, 瞿鹏飞, 孙力军. 光放大器对光载微波信号传输效率的改善[J]. 中国光学. doi: 10.37188/CO.2019-0195
引用本文: 肖永川, 王超, 张浩, 张亚标, 庾财斌, 瞿鹏飞, 孙力军. 光放大器对光载微波信号传输效率的改善[J]. 中国光学. doi: 10.37188/CO.2019-0195
Xiao Yong-chuan, Wang chao, Zhang hao, Zhang Ya-biao, Yu Cai-bin, Qu Peng-fei, Sun Li-jun. Improvement of Transmission Efficiency in Microwave Photonic Links Using EDFA[J]. Chinese Optics. doi: 10.37188/CO.2019-0195
Citation: Xiao Yong-chuan, Wang chao, Zhang hao, Zhang Ya-biao, Yu Cai-bin, Qu Peng-fei, Sun Li-jun. Improvement of Transmission Efficiency in Microwave Photonic Links Using EDFA[J]. Chinese Optics. doi: 10.37188/CO.2019-0195
    • 微波光子技术是一门结合了光子技术与微波技术各自优势并进行深度融合的新技术,该技术在国内外得到了广泛研究[1-2]。微波光子技术具有工作频段宽、瞬时带宽大、传输损耗低、相位线性度好、重量轻等优点,因此微波光子技术在传感、雷达、电子对抗及测控等领域具有广泛的应用潜力[3-10]。虽然微波光子技术有这么多的优势,但是我们知道光载微波信号传输的电光互转换过程由于受到器件水平的限制,存在转换效率低的不足[11]。常规微波光传输链路中主要有直接调制与外调制两种形式来完成微波到光的调制,其中直接调制方式采用单个激光器实现电光转换,而外调制方式采用分立的激光器与电光调制器共同完成,因此外调制方式在优化微波信号传输性能方面具有更高的灵活性。文献报导了诸如大功率光源与高阈值功率调制器相结合以及采用相位调制相干解调等方案来改善效率、降低噪声系数及提高动态范围,但是这些方案不仅需要采用复杂的系统架构,甚至对器件性能参数也提出了非常严苛的要求,因此会极大的增加光收发部分的体积、重量、功耗及成本,同样也会限制该方案的工程化应用[12-14]

      本文针对外调制链路存在传输效率不足的问题,提出采用调制器低偏与光放大器相结合的方式来有效提高微波光子链路的射频增益,并制作了相应的模块对其指标进行了测试验证,结果表明链路传输效率提高了13.5 dB,最重要的是本方案可以采用常规货架产品低成本实现。

    • 本微波光传输链路架构如图1所示,它可以分成光发射与光接收两部分,其中光发射部分包括连续光激光器(CW)与驱动控制电路、马赫增德尔型铌酸锂电光调制器(MZM)与偏置控制电路以及掺饵光纤放大器(EDFA)这三个功能单元,光接收部分采用具有平方率响应的PIN光电探测器(PD)。激光器驱动控制电路完成自动功率与自动温度控制,保证激光器输出功率与波长的稳定性;调制器驱动电路通过闭环反馈控制让调制器稳定的工作在设定的偏置点位置;光放大器用于放大光载微波信号,使其光链路具有合适的光功率水平。在方案中,我们将调制器设定在低偏工作点,其输出信号直接送入光放大器,光放大器对光信号的放大作用就会转换为微波信号的有效增益,采用这种方式不仅可以让微波信号得到更高的附加增益,而且还可以避免采用价格昂贵的高输出功率保偏光放大器及耐受高光功率的电光调制器,可以极大地降低整个系统的成本。

      图  1  微波光传输链路构成

      Figure 1.  The structure of microwave optical transmission link

      为了分析上述链路对微波信号传输效率的影响,我们根据各器件的数学模型建立了光载微波信号的传递关系。连续光激光器提供光载波注入到调制器,调制器利用电光效应完成对微波信号的调制,调制后的光载微波信号可表示为[15]

      $${E_{MZM}} = \dfrac{{\sqrt {{P_{LD}}{L_{MZM}}} }}{2}{{\rm{e}} ^{j{\omega _c}t}}\left( {{{\rm{e}} ^{j{\theta _{RF}}}} - {{\rm{e}} ^{j{\theta _B}}}} \right),$$ (1)

      其中${\theta _{RF}} = \dfrac{{\pi {V_{RF}}\cos \left( {{\omega _{RF}}t} \right)}}{{{V_{\pi RF}}}}$${\theta _B} = \dfrac{{\pi {V_B}}}{{{V_{\pi DC}}}}$。式中PLD为激光器输出光功率,ωc为激光器角频率,LMZM为调制器光插损,VRF为射频电压,VB为直流偏置电压,VπRF为调制器射频半波电压,VπDC为调制器直流半波电压。

      然后将调制得到的光载微波信号送入光放大器进行放大处理,放大后的输出信号可表示为:

      $${E_{EDFA}} = \dfrac{{\sqrt {{P_{LD}}{L_{MZM}}{G_{EDFA}}} }}{2}{{\rm{e}} ^{j{\omega _c}t}}\left( {{{\rm{e}} ^{j{\theta _{RF}}}} - {{\rm{e}} ^{j{\theta _B}}}} \right),$$ (2)

      式中GEDFA为光放大器增益。

      最后在探测器平方率响应特性的作用下,光载微波信号从光域转换到电域,恢复出微波信号,其输出电流可表示为:

      $$\begin{aligned} {I_{PD}}\left( t \right) &= \dfrac{{\Re {P_{LD}}{L_{MZM}}{G_{EDFA}}}}{2} \\ & \times \left\{ {1{\rm{ - }}\cos \left[ {\dfrac{{\pi {V_{RF}}\cos \left( {{\omega _{RF}}t} \right)}}{{{V_{\pi RF}}}} + \dfrac{{\pi {V_B}}}{{{V_{\pi DC}}}}} \right]} \right\} \\ \end{aligned} ,$$ (3)

      式中$\Re $为探测器响应度。

    • 根据公式(3)可知,微波信号在光链路中的传输效率可表示为:

      $$\begin{aligned} &{G_{RF}} = 10\lg \left( {\dfrac{{{P_{RFout}}}}{{{P_{RFin}}}}} \right) \\ &=\!\! 10\lg \left\{\!\! {\dfrac{{{{\left[ {\Re {P_{LD}}{L_{MZM}}{G_{EDFA}}\sin {\theta _B}{J_1}\left( {{{\pi {V_{RF}}} / {{V_{\pi RF}}}}} \right)} \right]}^2}{Z_{in}}{Z_{out}}}}{{V_{\pi RF}^2}}}\! \right\}, \\ \end{aligned} $$ (4)

      式中ZinZout分别为输入输出阻抗,J1为1阶第一类贝塞尔函数。从上式可知,链路传输效率与激光器出光功率、调制器光插损与射频半波电压、调制器偏置点位置、光放大器增益及探测器响应度有关,且呈平方关系。

      首先,不考虑光放大器的影响,根据公式(1)和(4)可分别计算出调制器出光功率与偏置点位置的对应关系以及链路增益随偏置点位置的变化关系,如图2所示。其中调制器出光功率以正交点对应的输出光功率为参考进行归一化处理,而链路射频增益则以最大值为基准进行归一化处理,从图中可知随着调制器偏置点从0到180度变化时,其输出光功率逐渐增大,且正交点(90度)对应的出光功率为最大功率的一半;而链路增益在正交点处达到最大,随着偏置点位置远离正交点,增益逐渐减小。需要注意的是,虽然随着偏置点向低偏位置移动导致链路增益减小,但是其减小的速度比光功率减小速度慢,同时根据公式(4)可知链路增益与光功率的变化呈平方关系,因此可以推断出如果在调制器的输出端增加光放大器并将调制器工作在低偏点就可以达到改善链路传输效率的目的。

      图  2  调制器出光功率及链路增益随偏置点位置的变化关系

      Figure 2.  The output optical power of modulator and link RF gain varying with modulator’s bias point

      考虑到探测器饱和功率的限制,假设光放大器只补偿由于低偏引起的光功率减少而保持进探测器的光功率与正交点时一致,则可以计算出不同偏置处光放大器可提供的光增益,其对应关系如图3所示。同时图3还对比了由于光放大器增益对链路射频传输效率的影响,图中链路附加增益指低偏与光放大相结合时链路的射频增益与正交点对应的链路增益之差。从图中可知,偏置点位置离最小点越近,光放大器可以提供的增益越高,链路附加增益也会越大,从而达到有效提高链路传输效率的目的。

      图  3  光放大器有效增益与链路附加增益随偏置点位置的变化关系

      Figure 3.  The gain induced by EDFA and the additional link gain versus bias point

    • 根据图1的链路架构,我们制作了如图4(a)所示的光发射模块,其中激光器采用本单位研制的50 mW高功率、低相对强度噪声DFB激光器;调制器采用本单位研制的S波段低半波电压铌酸锂电光调制器;光放大器采用中电23所研制的恒功率输出模式掺铒光纤放大器。而光接收部分我们采用本单位研制的GD45220R型高响应度PIN探测器,如图4(b)所示。

      图  4  (a)光发射模块与(b)光电探测器

      Figure 4.  (a) Optical transmitter and (b) photo-detector

      我们测试了在不加光放大器时,不同调制器偏置点位置条件下,链路增益随频率的变化关系,如图5(a)所示;同时,对比测试了调制器输出端增加恒输出功率光放大器后,链路增益随频率的变化关系,如图5(b)所示。从图中可知,采用光放大器与调制器低偏相结合的方式,链路传输效率最大可以提高约13.5 dB。需要注意的是采用这种方式可获得的最大附加增益与调制器的消光比、光放大器的动态范围及输入射频信号的强度相关。

      图  5  不同偏置点条件下链路增益随频率的关系:(a)为不加光放大器,(b)为加光放大器;(c)为在1GHz频点处增益随偏置点位置的变化关系

      Figure 5.  The RF gain versus RF frequency under the condition of different bias point: (a) without EDFA; (b) with EDFA, (c) the comparison of RF gain at 1GHz.

      图6(a)(b)中,我们测试了不同偏置点条件下链路噪声系数随频率的变化关系,图6(c)为1 GHz频点处噪声系数随偏置点位置的变化关系。从图中可知,在不加光放大器时,随着偏置点从正交点向最小点的移动,噪声系数先减小再增加,其主要原因是随着偏置点从正交点逐步向低频点移动时,链路增益的减小速度先慢于光功率的减少速度,再加上在高功率进探测器的条件下,激光器相对强度噪声与探测器散粒噪声对输出噪声都有贡献,所以当低偏引起调制器输出光功率减小时,总的表现为增益降低速度比输出噪声减小的速度慢,因此噪声系数先有个减小的过程;当调制器低偏至离最小点较接近时,输出噪声逐步受限于热噪声,输出噪底达到恒定,而链路增益进一步降低,从而造成噪声系数的迅速增大。同时对比测试了增加光放大器时的噪声系数变化情况,从图中可知引入光放大器后,由于光放大器自发辐射噪声的影响,在正交点处噪声系数有接近5 dB的恶化,但是随着调制器低偏程度的增加,噪声系数仍然按照相同的规律先减小再增大,可以看出最小噪声系数与不加光放大器时差别不大,说明即使加了光放大器也可以通过调制器低偏使其对链路整体噪声有较小的恶化。

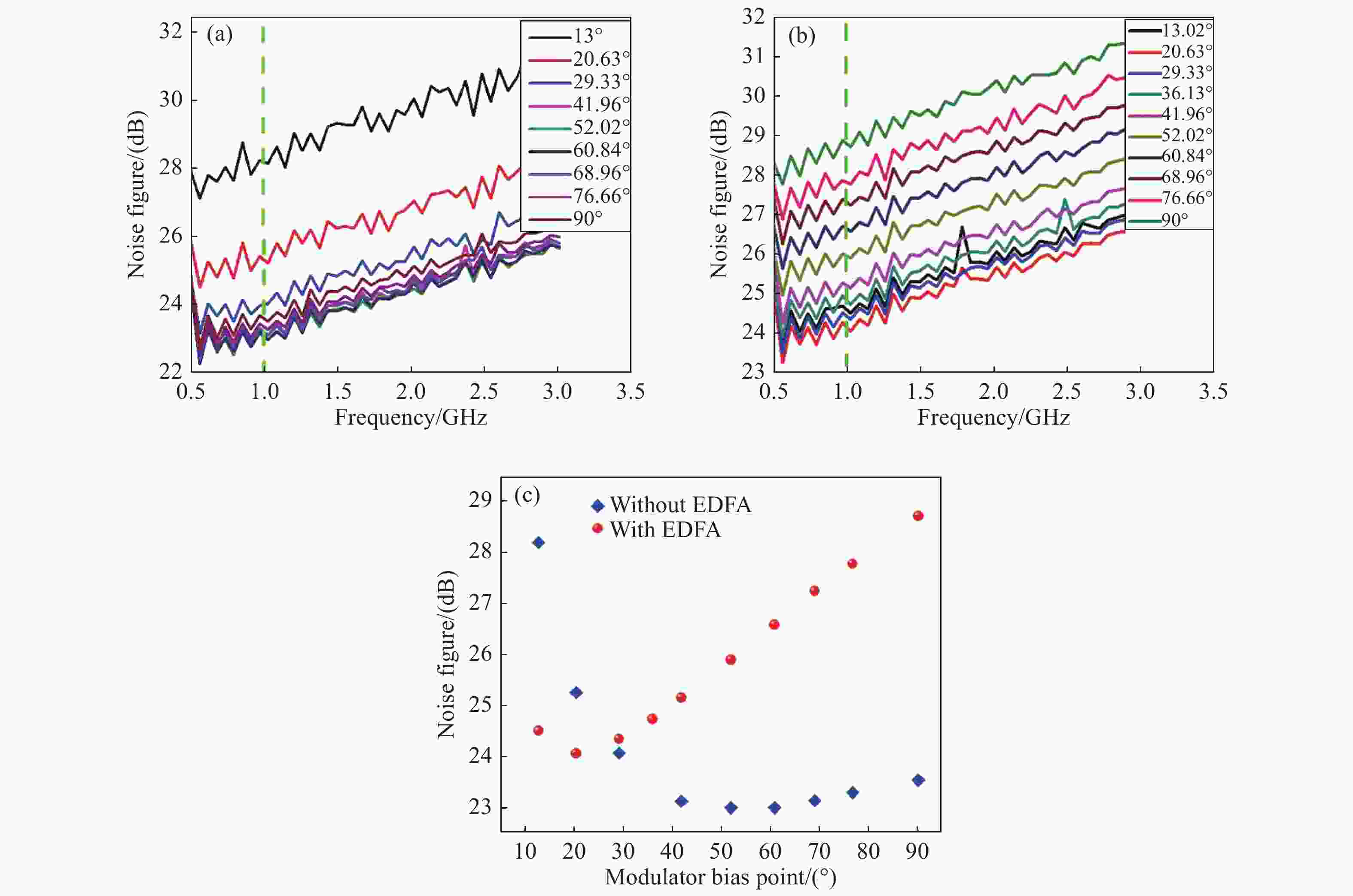

      图  6  不同偏置点条件下链路噪声系数随频率的关系:(a)为不加光放大器,(b)为加光放大器;(c)为在1GHz频点处噪声系数随偏置点位置的变化关系

      Figure 6.  Noise figure versus RF frequency under the condition of different bias point: (a) without EDFA; (b) with EDFA;(c) the variation of noise figure as a function of the bias point at 1GHz.

    • 本文设计采用调制器低偏与光放大相结合的方式提高微波信号在光链路中的传输效率,文中对比分析了低偏对链路传输效率的影响以及增加光放大器后对链路传输效率的改善,并采用常规货架产品制作了相应的光收发模块,经过测试可知调制器低偏与光放大相结合的架构较常规正交点传输方式在链路增益方面提高了13.5 dB,同时对噪声系数没有产生明显恶化,因此将调制器低偏与光放大器相结合可有效的改善微波光链路的传输效率,该光收发模块在射频拉远、功分网络及信号标校等系统中有潜在的应用价值。
