基于AsP/MoS2异质结的偏振光电探测器

任智慧 钟绵增 杨珏晗 魏钟鸣

任智慧, 钟绵增, 杨珏晗, 魏钟鸣. 基于AsP/MoS2异质结的偏振光电探测器[J]. 中国光学. doi: 10.37188/CO.2020-0189
引用本文: 任智慧, 钟绵增, 杨珏晗, 魏钟鸣. 基于AsP/MoS2异质结的偏振光电探测器[J]. 中国光学. doi: 10.37188/CO.2020-0189
REN Zhi-hui, ZHONG Mian-zeng, YANG Jue-han, WEI Zhong-ming. A polarization-sensitive photodetector based on a AsP/MoS2 heterojunction[J]. Chinese Optics. doi: 10.37188/CO.2020-0189
Citation: REN Zhi-hui, ZHONG Mian-zeng, YANG Jue-han, WEI Zhong-ming. A polarization-sensitive photodetector based on a AsP/MoS2 heterojunction[J]. Chinese Optics. doi: 10.37188/CO.2020-0189

基于AsP/MoS2异质结的偏振光电探测器

doi: 10.37188/CO.2020-0189
基金项目: 国家重点研发计划(2017YFA0207500)、国家自然科学基金(62004193)、北京分子科学国家实验室(BNLMS201908)
详细信息
    作者简介:

    任智慧(1997—),女,吉林长春人,硕士研究生,主要进行低维材料偏振性能方面的研究。E-mail:rzh@semi.ac.cn

    钟绵增(1987—),男,山东潍坊人,博士,副教授,主要从事低维半导体材料生长与光电器件研究。E-mail:zmzhong@csu.edu.cn

    杨珏晗(1987—),男,山西太原人,博士,助理研究员,主要从事二维半导体和氧化物半导体的功能器件设计。E-mail:yjhyjg@semi.ac.cn

    魏钟鸣(1984—),男,湖北仙桃人,博士,研究员,博士生导师,主要从事低维半导体光电器件方面的研究。E-mail:zmwei@semi.ac.cn

  • 中图分类号: O436

A polarization-sensitive photodetector based on a AsP/MoS2 heterojunction

Funds: National Key Research and Development Program of China (Grant No. 2017YFA0207500), the National Natural Science Foundation of China (Grant No. 62004193), Beijing National Laboratory for Molecular Sciences (BNLMS201908)
More Information
  • 摘要: 线偏振光的探测能力是评价偏振光电探测器件的重要指标。黑砷磷(AsP)是一种较为稳定的平面内各向异性材料,由于其面内结构各向异性,其对线偏振光较为敏感,在偏振探测领域有着重要的应用潜力。本文介绍了一种基于AsP/MoS2的高度偏振敏感光电探测器。由于AsP各向异性的光吸收、MoS2有效的载流子收集和输运能力以及范德华异质结对暗电流的抑制作用,该光电探测器实现了大于300的电流开关比,0.27 A/W的电流光响应度以及2×1010 Jones的比探测率。更重要的是,此类光电探测器在638 nm波段实现了高达3.06二向色性比的偏振特性。这些实验结果表明AsP/MoS2异质结构在偏振光电探测领域有着广阔的应用前景。
  • 图  1  异质结制备示意图。(a)机械剥离后通过PDMS干法转移制备异质结流程图;(b)异质结构示意图;(c)异质结显微形貌图

    Figure  1.  Schematic diagram of heterojunction preparation. (a) Flow chart of preparing a heterojunction by PDMS dry-transfer after mechanical stripping; (b) schematic diagram of the transferred heterojunction structure; (c) microscopic morphology of the heterojunction

    图  2  异质结表征。(a) MoS2和(b) AsP块状材料的XPS能谱;(c) 不同材料的拉曼光谱,插图为不同情况下的拉曼成像图;(d) 异质结在不同偏振光角度下的吸光度随波长变化曲线;(e) 异质结对638 nm波段的光吸收能力随入射线偏振光角度的变化曲线

    Figure  2.  Characterization of heterojunctions. XPS energy spectra of (a) MoS2 and (b) AsP bulk materials; (c) raman spectra of MoS2 and AsP, where the illustrations are Raman mapping diagrams under different conditions; (d) absorbance of the heterojunction varies with wavelengths under different polarized light angles; (e) absorption coefficient of the heterojunction at the 638 nm wavelength varies with the angle of linearly polarized light

    图  3  器件制备与测试。(a) 器件制备;(b) 器件偏振测试光路图

    Figure  3.  The fabrication and test of the device. (a) Device preparation; (b) optical path diagram for polarization measurement

    图  4  (a)测试器件示意图;(b)器件所用异质结各组分厚度,插图为异质结的原子显微图像(AFM);(c)器件伏安特性曲线(红色曲线为取对数后暗电流随电压变化情况);(d)栅压变化对伏安特性曲线的影响;(e)两种材料的能带排列(黑色水平线是真空能级);(f)正偏压下异质结的理想能带图;(g)栅压为正时,异质结正偏情况下的能带示意图

    Figure  4.  (a) Schematic diagram of the test device; (b) The component thickness of the heterojunction, illustrated by the Atomic Microscopic Image (AFM) of the heterojunction; (c) volt-ampere characteristics curve of the device (the red curve is the change in the dark current with voltage in a logarithmic ordinate); (d) influence of gate pressure changes on the volt-ampere characteristics curve; (e) band alignment of the two materials (the black horizontal line is the vacuum level); (f) ideal energy band diagram of the heterojunction under positive bias; (g) energy band diagram where there is positive bias in the heterojunction when the gate pressure is positive

    图  5  (a)不同光强下器件的伏安特性曲线;(b)不同光强下器件电流随时间变化曲线;(c)器件开关比随入射光强及源漏电压变化情况;(d)重复开关50次器件电流随时间的变化情况(Vds = 1 V, Vgs = 0 V)。

    Figure  5.  (a) The volt-ampere characteristics curve of the device under different power densities; (b) current of the device varies with time under different power densities; (c) switching ratio as it varies with the power density of the incident light and the source-drain voltage; (d) variation of the device current over time when the switch is repeated 50 times (Vds = 1 V, Vgs = 0 V).

    图  6  (a)短路电流,(b)源漏电压分别为正负1 V时光电流,(c)响应率以及(d)器件外量子效率和探测率随入射光功率密度变化曲线

    Figure  6.  The curve of the (a) short circuit current, (b) photocurrent when the voltage is plus or minus 1 V, (c) responsivity, (d) external quantum efficiency and detectivity varying with the incident light power density

    图  7  (a)偏光显微镜下水平夹角变化对材料颜色明暗的影响;(b)偏振测试时材料不同轴向的相对位置;(c)器件输出电流随入射偏振光与水平夹角变化;(d)偏振电流的各向异性响应随电压变化;(e)不同线偏振光下角分辨光电流随角度变化

    Figure  7.  (a) Influence of changes in the angle of polarization of the incident light on the shade of material color under a polarized light microscope; (b) axial directions of AsP during the polarization test;(c) variation curve of the current with the incident angle of polarized light; (d) anisotropic response of the polarized photocurrent varies with voltage; (e) photocurrent varies with the angle under different linearly polarized lights

  • [1] LOUIE D C, PHILLIPS J, TCHVIALEVA L, et al. Degree of optical polarization as a tool for detecting melanoma: proof of principle[J]. Journal of Biomedical Optics, 2018, 23(12): 125004.
    [2] 王新强, 孙晓兵, 张丽娟, 等. 可见/近红外土壤湿度的光谱偏振特性实验研究[J]. 红外与激光工程,2015,44(11):3288-3292. doi:  10.3969/j.issn.1007-2276.2015.11.021

    WANG X Q, SUN X B, ZHANG L J, et al. Experimental study on visible and near-infrared spectrum polarization characteristic of soil moisture[J]. Infrared and Laser Engineering, 2015, 44(11): 3288-3292. (in Chinese) doi:  10.3969/j.issn.1007-2276.2015.11.021
    [3] BERNAL E O S, SABIN L, LUNA A, et al. The near-infrared polarization of the pre-planetary nebula Frosty Leo[J]. Monthly Notices of the Royal Astronomical Society, 2020, 495(3): 2599-2606.
    [4] PICCARDI A, COLACE L. Optical detection of dangerous road conditions[J]. Sensors, 2019, 19(6): 1360.
    [5] 罗曼, 吴峰, 张莉丽, 等. 二维材料偏振响应光电探测[J]. 南通大学学报(自然科学版),2019,18(3):1-10.

    LUO M, WU F, ZHANG L L, et al. Detection of polarized light using two-dimensional atomic materials[J]. Journal of Nantong University (Natural Science Edition), 2019, 18(3): 1-10. (in Chinese)
    [6] TONG L, HUANG X Y, WANG P, et al. Stable mid-infrared polarization imaging based on quasi-2D tellurium at room temperature[J]. Nature Communications, 2020, 11(1): 2308.
    [7] ZHONG M Z, XIA Q L, PAN L F, et al. Thickness-dependent carrier transport characteristics of a New 2D elemental semiconductor: black arsenic[J]. Advanced Functional Materials, 2018, 28(43): 1802581.
    [8] ZHONG M Z, ZHOU K, WEI ZH M, et al. Highly anisotropic solar-blind UV photodetector based on large-size two-dimensional α-MoO3 atomic crystals[J]. 2D Materials, 2018, 5(3): 035033.
    [9] YAN Y, XIONG W Q, LI SH SH, et al. Direct wide bandgap 2D GeSe2 monolayer toward anisotropic UV photodetection[J]. Advanced Optical Materials, 2019, 7(19): 1900622.
    [10] WANG X T, LI Y T, HUANG L, et al. Short-wave near-infrared linear dichroism of two-dimensional germanium selenide[J]. Journal of the American Chemical Society, 2017, 139(42): 14976-17982.
    [11] WANG X T, WU K D, BLEI M, et al. Highly polarized photoelectrical response in vdW ZrS3 nanoribbons[J]. Advanced Electronic Materials, 2019, 5(7): 1900419.
    [12] ZHOU Z Q, LONG M SH, PAN L F, et al. Perpendicular optical reversal of the linear dichroism and polarized photodetection in 2D GeAs[J]. ACS Nano, 2018, 12(12): 12416-12423.
    [13] VENUTHURUMILLI P K, YE P D, XU X F. Plasmonic resonance enhanced polarization-sensitive photodetection by black phosphorus in near infrared[J]. ACS Nano, 2018, 12(5): 4861-4867.
    [14] ZHOU Q H, CHEN Q, TONG Y L, et al. Light-induced ambient degradation of few-layer black phosphorus: mechanism and protection[J]. Angewandte Chemie International Edition, 2016, 55(38): 11437-11441.
    [15] ZHANG L, WANG B, ZHOU Y H, et al. Synthesis techniques, optoelectronic properties, and broadband photodetection of thin-film black phosphorus[J]. Advanced Optical Materials, 2020, 8(15): 2000045.
    [16] LIU B L, KÖPF M, ABBAS A N, et al. Black arsenic–phosphorus: layered anisotropic infrared semiconductors with highly tunable compositions and properties[J]. Advanced Materials, 2015, 27(30): 4423-4429.
    [17] LONG M SH, GAO A Y, WANG P, et al. Room temperature high-detectivity mid-infrared photodetectors based on black arsenic phosphorus[J]. Science Advances, 2017, 3(6): 1700589.
    [18] WANG X SH, FENG H B, WU Y M, et al. Controlled synthesis of highly crystalline MoS2 flakes by chemical vapor deposition[J]. Journal of the American Chemical Society, 2013, 135(14): 5304-5307.
    [19] LI H, ZHANG Q, YAP C C R, et al. From bulk to monolayer MoS2: evolution of Raman scattering[J]. Advanced Functional Materials, 2012, 22(7): 1385-1390.
    [20] 马晶, 张光宇, 戎亦文, 等. 基于半波片的偏振跟踪理论分析[J]. 物理学报,2006,55(1):24-28. doi:  10.3321/j.issn:1000-3290.2006.01.006

    MA J, ZHANG G Y, RONG Y W, et al. Theoretical analysis of polarization tracking based on half-wave plate[J]. Acta Physica Sinica, 2006, 55(1): 24-28. (in Chinese) doi:  10.3321/j.issn:1000-3290.2006.01.006
    [21] WU F, LI Q, WANG P, et al. High efficiency and fast van der Waals hetero-photodiodes with a unilateral depletion region[J]. Nature Communications, 2019, 10(1): 4663.
    [22] WANG Q SH, XU K, WANG ZH X, et al. van der waals epitaxial ultrathin two-dimensional nonlayered semiconductor for highly efficient flexible optoelectronic devices[J]. Nano Letters, 2015, 15(2): 1183-1189.
    [23] ZHAO J L, ZHU J J, CAO R, et al. Liquefaction of water on the surface of anisotropic two-dimensional atomic layered black phosphorus[J]. Nature Communications, 2019, 10(1): 4062.
  • [1] DONG Zhuo, CHEN Jie, ZHU Yi-fan, YANG Jie, WANG Zhong-chang, ZHANG Kai.  Room-temperature terahertz photodetectors based on black arsenic-phosphorus . 中国光学, doi: 10.37188/CO.2020-0175
    [2] 张兴超, 潘锐, 韩嘉悦, 董翔, 王军.  拓扑量子材料光电探测器研究进展 . 中国光学, doi: 10.37188/CO.2020-0096
    [3] 张金月, 吕俊鹏, 倪振华.  二维材料异质结高灵敏度红外探测器 . 中国光学, doi: 10.37188/CO.2020-0139
    [4] 高萍萍, 陆敏, 王治乐, 郭继锴, 何晓博.  表面纳米粒子缺陷的偏振散射特性区分 . 中国光学, doi: 10.37188/CO.2020-0083
    [5] 柳祎, 史浩东, 姜会林, 李英超, 王超, 刘壮, 李冠霖.  粗糙目标表面红外偏振特性研究 . 中国光学, doi: 10.3788/CO.2019-0123
    [6] 罗敬, 张晓辉, 何煦, 叶露, 张天一.  自准直仪光电探测器失调对测角的影响 . 中国光学, doi: 10.3788/CO.2019-0207
    [7] 张猛蛟, 蔡毅, 江峰, 钟海政, 王岭雪.  紫外增强硅基成像探测器进展 . 中国光学, doi: 10.3788/CO.20191201.0019
    [8] 杨成财, 鞠国豪, 陈永平.  集成PIN光敏元的CMOS探测器光电响应特性研究 . 中国光学, doi: 10.3788/CO.20191205.1076
    [9] 陈洪宇, 王月飞, 闫珺, 李林, 王贺彬, 卞万朋, 李炳生.  基于Se和有机无机钙钛矿异质结的宽光谱光电探测器制备及其光电特性研究 . 中国光学, doi: 10.3788/CO.20191205.1057
    [10] 张卫国.  海面太阳耀光背景下的偏振探测技术 . 中国光学, doi: 10.3788/CO.20181102.0231
    [11] 蒋丽媛, 刘定权, 马冲, 蔡清元, 高凌山.  温度变化对金属Ag膜反射镜偏振特性的影响研究 . 中国光学, doi: 10.3788/CO.20181104.0604
    [12] 苏志强, 颜昌翔, 张军强, 杨斌.  基于偏振特性对石英玻璃和绿漆涂层的反演 . 中国光学, doi: 10.3788/CO.20160905.0547
    [13] 马迎军, 王晶, 洪永丰, 张葆.  道威棱镜的偏振特性及偏振补偿研究 . 中国光学, doi: 10.3788/CO.20160901.0137
    [14] 王新华, 黄玮, 欧阳继红.  多探测器拼接成像系统实时图像配准 . 中国光学, doi: 10.3788/CO.20150802.0211
    [15] 徐明飞, 黄玮.  基于同心球透镜的四镜头探测器阵列拼接成像系统 . 中国光学, doi: 10.3788/CO.20140706.0936
    [16] 卜绍芳, 尼启良, 何玲平, 张宏吉, 刘世界.  极紫外波段微通道板光子计数探测器 . 中国光学, doi: 10.3788/CO.20120503.0302
    [17] 陈健, 王伟国, 高慧斌, 刘廷霞, 吉桐伯, 于洪君.  紫外探测器的辐射定标及标准传递 . 中国光学, doi: 10.3788/CO.20120504.0423
    [18] 张磊, 邵碧波, 杨鹏翎, 王振宝, 闫燕.  基于热释电探测器的重频脉冲激光诊断 . 中国光学,
    [19] 孙志远, 王晶, 乔彦峰.  环境对中波红外探测器测温精度的影响 . 中国光学,
    [20] 尼启良, 刘世界, 陈 波.  极紫外位置灵敏阳极光子计数成像探测器研究 . 中国光学,
  • 加载中
图(7)
计量
  • 文章访问数:  47
  • HTML全文浏览量:  17
  • PDF下载量:  4
  • 被引次数: 0
出版历程
  • 收稿日期:  2020-10-21
  • 修回日期:  2020-11-12
  • 网络出版日期:  2020-12-19

基于AsP/MoS2异质结的偏振光电探测器

doi: 10.37188/CO.2020-0189
    基金项目:  国家重点研发计划(2017YFA0207500)、国家自然科学基金(62004193)、北京分子科学国家实验室(BNLMS201908)
    作者简介:

    任智慧(1997—),女,吉林长春人,硕士研究生,主要进行低维材料偏振性能方面的研究。E-mail:rzh@semi.ac.cn

    钟绵增(1987—),男,山东潍坊人,博士,副教授,主要从事低维半导体材料生长与光电器件研究。E-mail:zmzhong@csu.edu.cn

    杨珏晗(1987—),男,山西太原人,博士,助理研究员,主要从事二维半导体和氧化物半导体的功能器件设计。E-mail:yjhyjg@semi.ac.cn

    魏钟鸣(1984—),男,湖北仙桃人,博士,研究员,博士生导师,主要从事低维半导体光电器件方面的研究。E-mail:zmwei@semi.ac.cn

  • 中图分类号: O436

摘要: 线偏振光的探测能力是评价偏振光电探测器件的重要指标。黑砷磷(AsP)是一种较为稳定的平面内各向异性材料,由于其面内结构各向异性,其对线偏振光较为敏感,在偏振探测领域有着重要的应用潜力。本文介绍了一种基于AsP/MoS2的高度偏振敏感光电探测器。由于AsP各向异性的光吸收、MoS2有效的载流子收集和输运能力以及范德华异质结对暗电流的抑制作用,该光电探测器实现了大于300的电流开关比,0.27 A/W的电流光响应度以及2×1010 Jones的比探测率。更重要的是,此类光电探测器在638 nm波段实现了高达3.06二向色性比的偏振特性。这些实验结果表明AsP/MoS2异质结构在偏振光电探测领域有着广阔的应用前景。

English Abstract

任智慧, 钟绵增, 杨珏晗, 魏钟鸣. 基于AsP/MoS2异质结的偏振光电探测器[J]. 中国光学. doi: 10.37188/CO.2020-0189
引用本文: 任智慧, 钟绵增, 杨珏晗, 魏钟鸣. 基于AsP/MoS2异质结的偏振光电探测器[J]. 中国光学. doi: 10.37188/CO.2020-0189
REN Zhi-hui, ZHONG Mian-zeng, YANG Jue-han, WEI Zhong-ming. A polarization-sensitive photodetector based on a AsP/MoS2 heterojunction[J]. Chinese Optics. doi: 10.37188/CO.2020-0189
Citation: REN Zhi-hui, ZHONG Mian-zeng, YANG Jue-han, WEI Zhong-ming. A polarization-sensitive photodetector based on a AsP/MoS2 heterojunction[J]. Chinese Optics. doi: 10.37188/CO.2020-0189
    • 近年来,偏振敏感光电探测在遥感成像、环境监测、天体探测和医疗检测等领域得到了广泛应用[1-4]。为了实现更高的偏振灵敏度和集成度,人们将目光集中在具有面内各向异性结构的半导体材料中[5]。在用于偏振光敏感探测的材料体系中,碲[6]、黑砷[7]、氧化钼[8]、二硒化锗[9]、硒化锗[10]、三硫化锆[11]、砷化锗[12]等平面内具有本征各向异性的二维层状体系逐渐引起人们的关注。

      黑磷(BP)是一种具有平面内高各向异性晶体结构的半导体层状材料,基于超高迁移率的BP器件在1550 nm入射光波段下的二向色性比值达到8.7,但是由于其自身能带限制,光响应率仅为14.2 mA/W[13]。除此之外,BP极不稳定,在潮湿的环境中极易与氧气反应变质氧化[14]。将同族的砷(As)元素掺杂入BP晶体形成b-AsP合金,可以提高材料的环境稳定性。随着BP厚度增加,材料的带隙变窄,价带和导带开始出现子带,但仍是直接带隙材料[15]。随着As元素比例的逐渐增大,b-AsxP1-x带隙逐渐减少。在x从0变化到0.25的过程中带隙急剧减小。x继续增大,b-AsxP1-x带隙减小幅度急速降低,在x = 0.83时,块状体材料带隙仅为0.15 eV[16]。As所占原子比例不同,合金的光电性能会有很大变化,目前人们对此材料的探索还不成熟,仍需要对此材料做进一步研究。

      研究表明,基于b-AsP晶体的光电探测器具有高的光响应率,但是同时也有暗电流大的问题[17],基于二维材料的范德瓦尔斯异质结构的出现为进行光电探测提供了新途径。异质结的构建是抑制半导体材料中光生电子和空穴复合的有效方法之一。本文选用MoS2和b-AsP晶体进行垂直异质结的搭建,MoS2在保证载流子收集效率的同时,还能够通过和AsP形成势垒降低暗电流。将b-AsP和MoS2叠成垂直范德华异质结理论上可以得到性能较为优异的偏振光电器件。本文实现了一种基于AsP/MoS2异质结的高偏振灵敏度光电探测器的实验构建,其光响应率达到0.3 A/W,在638 nm波段线偏振光垂直照射下的器件输出电流二向色性比达到3.06,此结构在偏振光探测领域有很大的应用潜力。

    • 由于二维层状材料层间具有较弱的范德瓦尔斯力,因此可以通过机械剥离的方法得到薄层材料。本实验通过干法转移,即将待转移材料b-AsP通过聚二甲基硅氧烷(PDMS)定点转移到目标样品MoS2上,按压后揭开PDMS构成垂直异质结,具体操作过程如图1所示。图1(a)为异质结的堆叠过程,首先通过胶带将薄层MoS2从块状晶体(昂维科技)上剥离,再通过PDMS转移至衬底上;待转移AsP材料(昂维科技)机械剥离少层后转移到PDMS转移介质上;之后通过转移平台显微镜观察,将两种目标材料位置对准,确保垂直对齐。贴紧后在90 ℃环境下加热10 min,PDMS完成热释放后AsP材料自由脱落并贴合吸附到MoS2上,示意图如图1(b)所示。图1(c)为制备的异质结真实显微形貌图。

      图  1  异质结制备示意图。(a)机械剥离后通过PDMS干法转移制备异质结流程图;(b)异质结构示意图;(c)异质结显微形貌图

      Figure 1.  Schematic diagram of heterojunction preparation. (a) Flow chart of preparing a heterojunction by PDMS dry-transfer after mechanical stripping; (b) schematic diagram of the transferred heterojunction structure; (c) microscopic morphology of the heterojunction

      本次实验所使用的两种材料的X-射线光电子能谱(XPS)结果如图2(a)~2(b)(彩图见期刊电子版)所示。其中:MoS2材料中可明显观测到Mo 3d5/2特征峰位229.1 eV和Mo 3d3/2特征峰位232.3 eV,S 2p1/2特征峰位164 eV和S 2p3/2的特征峰位162.2 eV,和文献[18]相符。b-AsP中可观测到P 2p1/2特征峰位130.4 eV和As 3d特征峰位42.4 eV。为了进一步确定材料的种类组分,也为了进一步表征此异质结,可以通过拉曼光谱研究此异质结构。b-AsP的特征拉曼峰主要分为三种形式:低频(≈ 200~300 cm−1)、中频(≈ 300~380 cm−1)和高频(≈ 380~500 cm−1),峰位随着P含量的增加而从低频向高频移动。如图2(c)(彩图见期刊电子版)所示,本次实验中所用b-AsP拉曼特征峰符合规律,AsP的元素原子比按拉曼特征峰分析约为As:P = 4:6[16];MoS2部分的拉曼峰分别是382 cm−1和406 cm−1,和文献中少层MoS2的拉曼特征峰位相符合[19]。构成异质结后仍能看到两种材料各自的拉曼特征峰,但是强度有所减弱,结区MoS2的拉曼峰强度削减极大,可能是由于AsP厚度导致入射光强度降低。且从图2(c)插图的拉曼图像中也能明显发现异质结成分分布,和显微图像互相印证。如图2(d)(彩图见期刊电子版)所示,异质结构的吸收谱显示其吸收系数随着入射激光线偏振方向的不同存在微小差别。线二色性(LD)定义为在互相垂直的两个方向上不同的偏振光吸收比。在638 nm处二色性比(αab)最大已达到1.15,且从图2(e)(彩图见期刊电子版)中发现其最大值和最小值存在90°左右的周期变化。但由于测试时光斑面积较大,638 nm波段下有一部分光吸收是由各向同性材料MoS2贡献的,因此线二色性比值会相对降低。

    • 器件的制备方法是将异质结转移至SiO2/Si(硅表面覆盖300 nm的二氧化硅)衬底,以金丝作为掩模,通过电子束蒸发法制备金电极得到了光探测器(图3(a)所示)。在器件测试过程中,主要采用了半导体器件分析仪Keysight B1500对器件进行光电检测。为了进一步研究入射偏振单色光对光电流大小的影响,将激光通过格兰泰勒棱镜垂直照射在样品上,旋转棱镜至样品表面入射光强最大,再在格兰泰勒棱镜和样品之间加上了半波片,通过旋转半波片改变入射光偏振方向,测量了样品在不同入射偏振光角度下的输出电流大小,实验装置图如图3(b)所示。实验过程中每隔10°转动半波片,最终得到照射到样品的偏振光振动面与入射偏振面夹角差为20°的一系列数据点[20]

      图  2  异质结表征。(a) MoS2和(b) AsP块状材料的XPS能谱;(c) 不同材料的拉曼光谱,插图为不同情况下的拉曼成像图;(d) 异质结在不同偏振光角度下的吸光度随波长变化曲线;(e) 异质结对638 nm波段的光吸收能力随入射线偏振光角度的变化曲线

      Figure 2.  Characterization of heterojunctions. XPS energy spectra of (a) MoS2 and (b) AsP bulk materials; (c) raman spectra of MoS2 and AsP, where the illustrations are Raman mapping diagrams under different conditions; (d) absorbance of the heterojunction varies with wavelengths under different polarized light angles; (e) absorption coefficient of the heterojunction at the 638 nm wavelength varies with the angle of linearly polarized light

      图  3  器件制备与测试。(a) 器件制备;(b) 器件偏振测试光路图

      Figure 3.  The fabrication and test of the device. (a) Device preparation; (b) optical path diagram for polarization measurement

    • 在器件的I-V测试中,器件两端施加−1 V到1 V偏压,将偏压加到漏电极MoS2上,将源电极AsP接地。AsP为p型,MoS2为n型,电流由AsP流向MoS2时为异质结正偏状态。如图4(彩图见期刊电子版)。器件结构示意图如图4(a)所示。图4(b)中插图为异质结器件的原子力显微镜图(AFM),每部分材料厚度如图4(b)所示,可以看出其中AsP的厚度较厚。基于异质结的器件在无光照时电流随电压变化曲线如图4(c)所示,存在整流特性。pn结的内建电场导致了整流效应,通过调节背栅大小可进一步调控器件电学性能。如图4(d)所示,其中插图为整流比随背栅的变化情况。当AsP厚度达到20 nm时,由于屏蔽效应,材料会有很高的导电性和很弱的栅极依赖性[16]。随着栅压从负到正,异质结正偏时电流整流比逐渐升高,正偏输出电流逐渐增大。从能带角度分析,理想情况下异质结能带结构如图4(e)所示[21]。在正偏情况下(图4(f)),MoS2的准费米能级向导带底变化,而AsP的准费米能级向价带顶移动,势垒减小可以使多数载流子越过势垒。背栅的调节可以通过金属-氧化物-半导体(MOS)模型进行解释,在栅压逐渐增大的过程中,电子逐渐积累在MoS2中(图4(g)),pn结处于导通状态时开态电流逐渐增大。

      图  4  (a)测试器件示意图;(b)器件所用异质结各组分厚度,插图为异质结的原子显微图像(AFM);(c)器件伏安特性曲线(红色曲线为取对数后暗电流随电压变化情况);(d)栅压变化对伏安特性曲线的影响;(e)两种材料的能带排列(黑色水平线是真空能级);(f)正偏压下异质结的理想能带图;(g)栅压为正时,异质结正偏情况下的能带示意图

      Figure 4.  (a) Schematic diagram of the test device; (b) The component thickness of the heterojunction, illustrated by the Atomic Microscopic Image (AFM) of the heterojunction; (c) volt-ampere characteristics curve of the device (the red curve is the change in the dark current with voltage in a logarithmic ordinate); (d) influence of gate pressure changes on the volt-ampere characteristics curve; (e) band alignment of the two materials (the black horizontal line is the vacuum level); (f) ideal energy band diagram of the heterojunction under positive bias; (g) energy band diagram where there is positive bias in the heterojunction when the gate pressure is positive

      为了进一步测试器件的光电特性,对该器件进行光响应性质的探测,实验中施加的单色光波长为638 nm。图5(a)(彩图见期刊电子版)显示不同入射光功率下器件的伏安特性曲线。异质结反偏时电流大小随着光强增加而增加的趋势较异质结正偏时大得多。图5(b)(彩图见期刊电子版)所示为偏压为1 V情况下,不同光功率密度下光电流随时间的变化情况,通过周期性开/关光源得到器件电流随时间的变化曲线。随着光功率密度的增加,光电流逐渐增大,同时器件开关比有所变化,且由于异质结的整流效应,器件的开关比在激光功率密度为78.18 mW/cm2时可达350,如图5(c)(彩图见期刊电子版)所示。在pn结处于反偏(Vds = 1 V)的情况下,器件所产生的电流开关比有所提高。图5(d)(彩图见期刊电子版)所示为多次循环周期内电流的变化情况,由结果可看出此器件有着优异的稳定性。

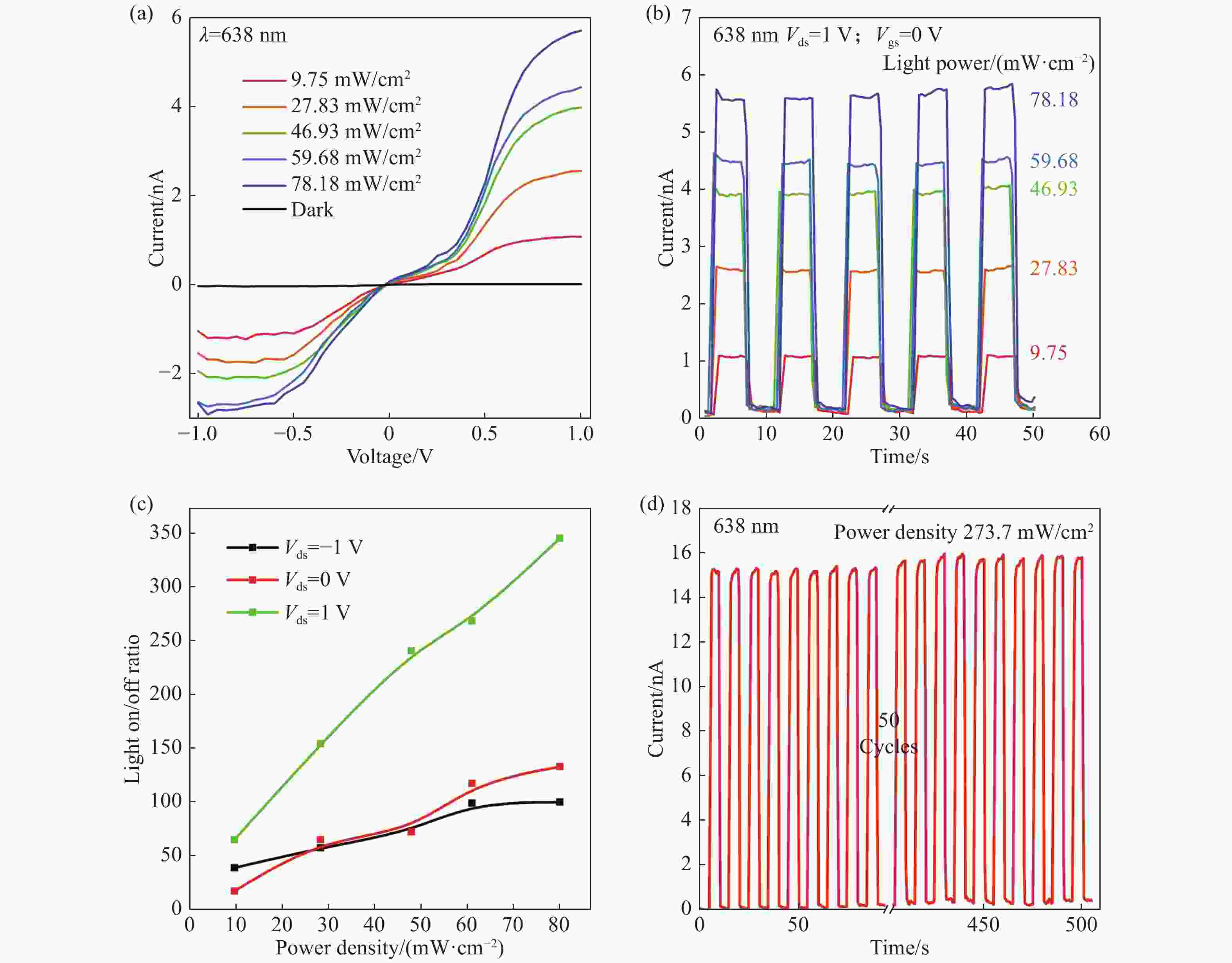

      图  5  (a)不同光强下器件的伏安特性曲线;(b)不同光强下器件电流随时间变化曲线;(c)器件开关比随入射光强及源漏电压变化情况;(d)重复开关50次器件电流随时间的变化情况(Vds = 1 V, Vgs = 0 V)。

      Figure 5.  (a) The volt-ampere characteristics curve of the device under different power densities; (b) current of the device varies with time under different power densities; (c) switching ratio as it varies with the power density of the incident light and the source-drain voltage; (d) variation of the device current over time when the switch is repeated 50 times (Vds = 1 V, Vgs = 0 V).

      理论上光电流随入射光功率变化的关系可用如下公式表示

      $${I_{{\rm{ph}}}} = \alpha {P^\beta }$$ (1)

      式中:${I_{{\rm{ph}}}}$表示光电流;$P$为垂直于器件的光功率密度;$\alpha $为比例常数;$\; \beta$为经验常数,在一定程度上能够反映器件对光的利用率和响应能力。器件短路电流随入射光功率密度变化拟合后如图6(a)(彩图见期刊电子版)所示,其指数参数约为0.87,随着偏压逐渐增大,正压和负压情况下$\; \beta$都有所降低,拟合后趋势变化如图6(b)所示。这表示光电流对光强的依赖性降低,这在一定程度上反映施加偏压情况下器件光电转换效率受到陷阱和其它缺陷态的影响而有所变化[22]

      图  6  (a)短路电流,(b)源漏电压分别为正负1 V时光电流,(c)响应率以及(d)器件外量子效率和探测率随入射光功率密度变化曲线

      Figure 6.  The curve of the (a) short circuit current, (b) photocurrent when the voltage is plus or minus 1 V, (c) responsivity, (d) external quantum efficiency and detectivity varying with the incident light power density

      $\; \beta$外,反映光电探测器性能的参数还包括响应率R、外量子效率EQE以及比探测率D*等。响应率(Responsivity)可以反映探测器的输入-输出增益,通常单位用安培/瓦(A/W)来表示,可以用下式来定义

      $${R_\lambda } = \frac{{{I_{{\rm{ph}}}}}}{{P \times S}}\quad,$$ (2)

      式中:${R_\lambda }$表示特定波长的材料响应率;${I_{{\rm{ph}}}}$表示材料的光电流大小,可用$I{\rm{ - }}{I_{\rm{d}}}$表示,其中$I$为输出电流,${I_{\rm{d}}}$为暗电流;$S$表示光照下异质结两种材料重合面积。测试计算R大小随光功率密度变化如图6(c)(彩图见期刊电子版)所示。外部量子效率(EQE)可表征探测器对光电信号的灵敏度,EQE与器件响应性密切相关。而比探测率(D*)能够反映探测器能够检测到的最小功率,是表征器件性能的品质因数。用公式表示如下

      $${\eta _{{\rm{EQE}}}}{\rm{ = }}{R_\lambda } \times \frac{{{\rm{hc}}}}{{{\rm{e}}\lambda }}\quad,$$ (3)
      $${D^ * } = {R_\lambda }{S^{\textstyle\frac{1}{2}}}/{(2{\rm{e}}{I_{\rm{d}}})^{\textstyle\frac{1}{2}}}$$ (4)

      式中:${\eta _{{\rm{EQE}}}}$表示特定波长下的外量子效率;${\rm{h}}$${\rm{c}}$${\rm{e}}$是物理常数,分别表示哈密顿常数、光速以及电荷密度;$\lambda $表示特定的入射波长。图6(d)(彩图见期刊电子版)所示为整理后器件在不同入射光功率下的外量子效率和探测率,这些参数随入射光功率的变化和响应率R随入射光功率的变化具有相似的趋势。随入射光功率的逐渐增加,器件的光响应性能参数逐渐降低,且在相同的入射光功率下,pn结反偏情况下能够获得更大的光响应参数。原因是随着入射光功率的逐渐增大,光生载流子越来越多,导致复合几率增大,部分载流子在未被电极收集之前复合,导致响应度减小。而反偏电压可以进一步拉开光注入产生的电子空穴对,相对增加少数载流子的数量,从而得到更好的光响应性能。电压越大,载流子复合的几率越小,导致器件的响应率提高。在光强为78.18 mW/cm2,反偏电压1 V的情况下,响应度达到了0.27 A/W,且比探测率也达到了2.4×1010 Jones。表明此异质结有在光电探测领域应用的潜能。

      同时,更加系统地研究了器件在638 nm光辐照下的光响应和偏振角度依赖性。在偏振显微镜下可以看出AsP和MoS2随角度有明显不同的色彩明暗变化,如图7(a)(彩图见期刊电子版)所示。图7(b)(彩图见期刊电子版)所示为实验测试过程中异质结位置情况,图中标注为AsP的晶格取向,由水滴标注确定[23]。输出电流随偏压和入射偏振方向的变化情况用等高线图进行表述,平滑处理后输出电流变化趋势如图7(c)(彩图见期刊电子版)所示。角分辨电流变化如图7(d)(彩图见期刊电子版)所示,其偏振特性需要在一定反偏或零偏电压存在的情况下才能够观测到,这主要和pn结光电探测器工作原理有关,此类器件需要在反偏或零偏电压情况下正常工作。而在恒定为1 V的反偏电压下,器件角分辨的光电流变化如图7(e)(彩图见期刊电子版)所示。在极坐标下水平方向视为0°,不考虑电流方向,结果和图7(b)中AsP轴向进行对比,可以看出器件最大光电流都在沿近似平行于AsP扶手椅(AC)方向的入射偏振光下得到,和材料具有各向异性的线二项色性现象表现一致。光电流随线偏振光方向角的变化规律可用等式

      图  7  (a)偏光显微镜下水平夹角变化对材料颜色明暗的影响;(b)偏振测试时材料不同轴向的相对位置;(c)器件输出电流随入射偏振光与水平夹角变化;(d)偏振电流的各向异性响应随电压变化;(e)不同线偏振光下角分辨光电流随角度变化

      Figure 7.  (a) Influence of changes in the angle of polarization of the incident light on the shade of material color under a polarized light microscope; (b) axial directions of AsP during the polarization test;(c) variation curve of the current with the incident angle of polarized light; (d) anisotropic response of the polarized photocurrent varies with voltage; (e) photocurrent varies with the angle under different linearly polarized lights

      $${I_{{\rm{ph}}}}{\rm{ = }}{I_{{\rm{px}}}}{\cos ^2}(\delta + \varphi ) + {I_{{\rm{py}}}}{\sin ^2}(\delta + \varphi )\quad,$$ (5)

      进行拟合,呈现双叶图形。式中:$\delta $是相对于0°为参考方向的变量角,$\varphi $y轴和0°之间的固定角度,其中${I_{{\rm{py}}}}$${I_{{\rm{px}}}}$分别是沿y轴、x轴方向的光电流。测量结果表明,实验数据拟合后得到的基于异质结探测器的光电流二向色性比${I_{{{py}}}}$/${I_{{{px}}}}$在638 nm为3.06。光吸收大部分贡献来自于各向异性材料AsP,而且由结构各向异性导致的其它光电转换效率、载流子迁移率等参数的变化,使得器件在不同方向线偏振光下的最大光电流比值要大于光吸收的二色性比。

    • 通过直接将机械剥离得到的AsP层状材料转移到MoS2薄层材料上,制作了AsP/MoS2异质结。实验结果显示:异质结产生的垂直电场增强了光收集能力,并且MoS2高迁移率特性使得载流子收集效率有所提高;制备的异质结器件在638 nm下有着0.27 A/W的高光响应和2.4×1010 Jones的比检测率;此外,此器件对偏振光高度敏感,在638 nm处有着电流二向色性比为3.06的高偏振灵敏度。AsP/MoS2异质结有着高稳定性和高极化灵敏性,有望实现高性能的宽光谱偏振敏感的光电探测。
