星敏镜头参数化建模辅助设计

朱俊青 沙巍 方超 王永宪 王智

朱俊青, 沙巍, 方超, 王永宪, 王智. 星敏镜头参数化建模辅助设计[J]. 中国光学(中英文), 2021, 14(3): 615-624. doi: 10.37188/CO.2021-0029
引用本文: 朱俊青, 沙巍, 方超, 王永宪, 王智. 星敏镜头参数化建模辅助设计[J]. 中国光学(中英文), 2021, 14(3): 615-624. doi: 10.37188/CO.2021-0029
ZHU Jun-qing, SHA Wei, FANG Chao, WANG Yong-xian, WANG Zhi. Parametric modeling aided design for star sensor lens[J]. Chinese Optics, 2021, 14(3): 615-624. doi: 10.37188/CO.2021-0029
Citation: ZHU Jun-qing, SHA Wei, FANG Chao, WANG Yong-xian, WANG Zhi. Parametric modeling aided design for star sensor lens[J]. Chinese Optics, 2021, 14(3): 615-624. doi: 10.37188/CO.2021-0029

星敏镜头参数化建模辅助设计

doi: 10.37188/CO.2021-0029
基金项目: 国家自然科学基金资助项目(No.11803036)
详细信息
    作者简介:

    朱俊青(1990—),男,河南周口人,博士,助理研究员,2011年于上海交通大学获得学士学位,2016年于中国科学院大学获得博士学位,主要研究方向为空间光学结构优化设计。E-mail:zhujq@ciomp.ac.cn

    沙 巍(1984—),男,天津人,博士,副研究员,2007年于上海交通大学获学士学位,2012年于中国科学院大学获得博士学位,主要研究方向为空间光机系统技术。E-mail:sha.phe@gmail.com

    方 超(1985—),男,安徽淮南人,博士,副研究员,2007年、2009年于天津大学分别获得学士、硕士学位,2018年于中国科学院大学获得理学博士学位,主要研究方向为激光干涉测量、光学系统设计等。E-mail:fangchao@ciomp.ac.cn

    王永宪(1975—),男,吉林长春人,博士,副研究员,主要从事空间光学仪器CAD/CAD研究。E-mail:wangyongxian@sina.com

    王 智(1978—),男,山东寿光人,博士,研究员,博士生导师,2003年于长春理工大学获得硕士学位,2006年于中国科学院长春光学精密机械与物理研究所获得博士学位,主要从事空间引力波探测领域的研究。E-mail:wz070611@126.com

  • 中图分类号: V447.3; TH743

Parametric modeling aided design for star sensor lens

Funds: Supported by the National Natural Science Foundation of China (No. 11803036)
More Information
  • 摘要: 为满足星敏镜头的标准化设计需求,建立了基于参数化建模的星敏镜头辅助设计系统,以缩短产品设计周期及提高镜头设计的工艺质量和可靠性。首先,梳理了光学定心取边工艺的星敏镜头结构设计参数及其相互关系,然后基于光学设计输入对镜片设计进行参数化建模,通过实时计算镜片的设计工艺性指标,辅助设计者合理调整透镜设计,将工艺保障落实到设计的全过程;对镜片结构部分进行基于尺寸链的回转体多段线参数化建模,对镜片组件的镜片安装方式、方位、结构尺寸等进行自动设计和图形呈现,替代了人工重复性的设计操作,通过装配图全局设计与镜片组件设计相结合,并实时反馈镜头重量等信息,辅助设计者合理设计空间布局、评估设计结果,从而快速迭代镜头设计。使用结果表明:9片透镜的星敏镜头的装配图设计用时从原来的约15小时降低到约3小时,极大地提高了设计效率,设计的工艺性和可靠性得到保障。本文设计方案满足星敏镜头的标准化设计需求,并为其他精密仪器的参数化建模提供思路。



  • 图 1  光学定心取边装调工艺示意图。(a)镜片安装在镜室内成组;(b)调整镜片组件光轴与车床主轴同轴;(c)镜片组件安装在镜筒内。

    Figure 1.  Framework of alignment turning process. (a) The mounted lens; (b) the mounted lens is positioned so that the optical axis corresponds to the rotation axis of the turning station; (c) the mounted lens is assembled in lens barrel.

    图 2  星敏镜头的结构组成

    Figure 2.  Structure components of star sensor lens

    图 3  透镜结构示意图

    Figure 3.  Schematic diagram of lens structure

    图 4  压圈法镜组示意图

    Figure 4.  Schematic diagram of thread retainer mounted lens

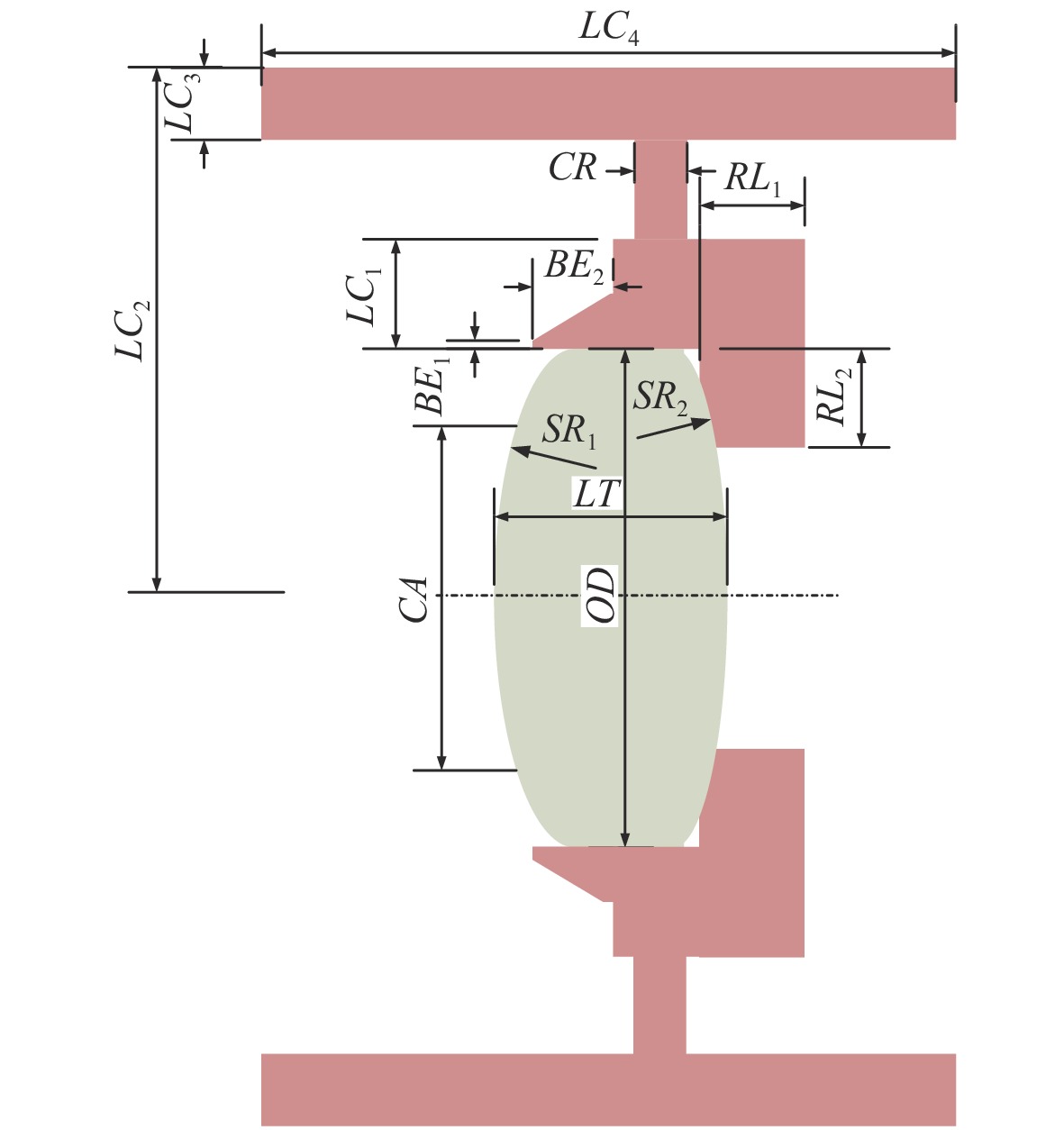

    图 5  辊边法镜组示意图

    Figure 5.  Schematic diagram of burnished edge mounted lens

    图 6  星敏镜头参数化建模辅助设计软件程序流程

    Figure 6.  Software program chart of parametric modeling aided design for star sensor lens

    图 7  星敏镜头参数化建模辅助设计软件界面

    Figure 7.  Parametric modeling aided design software interface of star sensor lens

    图 8  星敏镜头光学系统示意图

    Figure 8.  Schematic diagram of optical system of star sensor lens

    图 9  同一透镜不同参数设计图

    Figure 9.  The lens design with different parameters

    图 10  星敏镜头的详细设计装配图

    Figure 10.  Final assembly drafting of the star sensor lens

    图 11  星敏镜头实物

    Figure 11.  Star sensor lens

    表  1  光学零件的设计余量

    Table  1.   Design margin of optical parts (mm)

    通光口径外径最小厚度
    辊边安装压圈安装正透镜边缘负透镜中心
    3~6D+0.60.40.6
    >6~10D+0.8D+1.00.60.8
    >10~18D+1.0D+1.50.8~1.21.0~1.5
    >18~30D+1.5D+2.01.2~1.81.5~2.2
    >30~50D+2.0D+2.51.8~2.42.2~3.5
    >50~80D+2.5D+3.02.4~3.03.5~5.0
    >80~120D+3.53.0~4.05.0~8.0
    >120~150D+4.54.0~6.08.0~12.0
    下载: 导出CSV

    表  2  工艺性评价方法

    Table  2.   Process performance evaluation method

    名称工艺评价指标备注
    Z>0.56便于芯取
    球心距>2 mm同心镜难加工
    球面半径与外径比>0.7矢高>0.1 mm
    下载: 导出CSV

    表  3  压圈法尺寸参数

    Table  3.   Design parameters for threaded retainer mounted lens assembly

    名称尺寸描述备注
    压圈螺距压圈螺纹的螺距
    TR1压圈宽度≥4~5倍螺距
    TR2压圈壁厚由螺距和安装面尺寸决定
    压圈方向压圈旋入镜室的方向
    RL1透镜座长度
    RL2透镜座厚度由安装面尺寸决定
    LC1镜室内环的壁厚
    CR镜室内加强筋宽度
    LC2镜室外圆半径
    LC3镜室外圆厚度
    LC4镜室外圆宽度由系统布局决定
    下载: 导出CSV

    表  4  辊边法尺寸参数

    Table  4.   Design parameters for burnished edge mounted lens assembly

    名称尺寸描述备注
    BE1包边口边缘的厚度
    BE2包边口锥体总高
    包边方向透镜的包边方向
    RL1透镜座长度
    RL2透镜座厚度由安装面尺寸决定
    LC1镜室内环的壁厚
    CR镜室内加强筋宽度
    LC2镜室外圆半径
    LC3镜室外圆厚度
    LC4镜室外圆宽度由系统布局决定
    下载: 导出CSV

    表  5  包边口尺寸参考值

    Table  5.   Dimensions for burnished edge (mm)

    透镜直径BE1BE2
    ≤60.11.5
    >6~100.131.5
    >10~300.182
    >30~500.202
    下载: 导出CSV
  • [1] 马子轩, 李旭阳, 任志广, 等. 大视场超紧凑探测光学系统设计[J]. 光学 精密工程,2020,28(12):2581-2587. doi: 10.37188/OPE.20202812.2581

    MA Z X, LI X Y, REN ZH G, et al. Design of ultra-compact optical detection system with large field of view[J]. Optics and Precision Engineering, 2020, 28(12): 2581-2587. (in Chinese) doi: 10.37188/OPE.20202812.2581
    [2] 张刘, 张若曦, 雷景文, 等. 复合光学导航敏感器[J]. 光学 精密工程,2019,27(12):2534-2541. doi: 10.3788/OPE.20192712.2534

    ZHANG L, ZHANG R X, LEI J W, et al. Composite optical navigation sensor[J]. Optics and Precision Engineering, 2019, 27(12): 2534-2541. (in Chinese) doi: 10.3788/OPE.20192712.2534
    [3] 宿德志, 王玉良, 吴世永, 等. 基于相似三角形的星图识别[J]. 光学 精密工程,2019,27(11):2467-2473. doi: 10.3788/OPE.20192711.2467

    SU D ZH, WANG Y L, WU SH Y, et al. Star identification algorithm based on similar triangle principle[J]. Optics and Precision Engineering, 2019, 27(11): 2467-2473. (in Chinese) doi: 10.3788/OPE.20192711.2467
    [4] 王军, 何昕, 魏仲慧, 等. 基于多特征匹配的快速星图识别[J]. 光学 精密工程,2019,27(8):1870-1879. doi: 10.3788/OPE.20192708.1870

    WANG J, HE X, WEI ZH H, et al. Fast star identification algorithm based on multi-feature matching[J]. Optics and Precision Engineering, 2019, 27(8): 1870-1879. (in Chinese) doi: 10.3788/OPE.20192708.1870
    [5] 王军, 何昕, 魏仲慧, 等. 基于区域滤波的模糊星图复原方法[J]. 中国光学,2019,12(2):321-331. doi: 10.3788/co.20191202.0321

    WANG J, HE X, WEI ZH H, et al. Restoration method for blurred star images based on region filters[J]. Chinese Optics, 2019, 12(2): 321-331. (in Chinese) doi: 10.3788/co.20191202.0321
    [6] 张洪伟, 丁亚林, 马迎军, 等. 红外双波段双视场成像告警系统设计[J]. 光学 精密工程,2020,28(6):1283-1294. doi: 10.3788/OPE.20202806.1283

    ZHANG H W, DING Y L, MA Y J, et al. Design of infrared dual-band /dual-FOV imaging early warning system[J]. Optics and Precision Engineering, 2020, 28(6): 1283-1294. (in Chinese) doi: 10.3788/OPE.20202806.1283
    [7] 姜洋, 全向前, 杜杰, 等. 全海深大视场超高清光学系统设计[J]. 光学 精密工程,2019,27(11):2289-2295. doi: 10.3788/OPE.20192711.2289

    JIANG Y, QUAN X Q, DU J, et al. Design of deep-sea optical imaging system with wide field of view and ultra-high resolution[J]. Optics and Precision Engineering, 2019, 27(11): 2289-2295. (in Chinese) doi: 10.3788/OPE.20192711.2289
    [8] COHAN L E, MILLER D W. Integrated modeling for design of lightweight, active mirrors[J]. Optical Engineering, 2011, 50(6): 063003. doi: 10.1117/1.3592520
    [9] STAHL H P. Advanced ultraviolet, optical, and infrared mirror technology development for very large space telescopes[J]. Journal of Astronomical Telescopes,Instruments,and Systems, 2020, 6(2): 025001.
    [10] 杨劲松. 光学镜头机械结构参数化设计系统的开发[J]. 光学 精密工程,1999,7(6):6-9.

    YANG J S. A parameter design system for mechanical structure of optical lens[J]. Optics and Precision Engineering, 1999, 7(6): 6-9. (in Chinese)
    [11] 姜俊海, 石玉祥. 光学系统计算机辅助设计中镜头结构的特征描述[J]. 精密制造与自动化,2005(4):7-9. doi: 10.3969/j.issn.1009-962X.2005.04.002

    JIANG J H, SHI Y X. Characteristic description of lens structure in computer aided design of optical system[J]. Precise Manufacturing &Automation, 2005(4): 7-9. (in Chinese) doi: 10.3969/j.issn.1009-962X.2005.04.002
    [12] 任志文, 方俊永, 刘训生. 光学镜头基本结构计算机辅助设计[J]. 光学技术,1999(2):74-76. doi: 10.3321/j.issn:1002-1582.1999.02.009

    REN ZH W, FANG J Y, LIU X SH. Computer aided deign of lenses structure[J]. Optical Technology, 1999(2): 74-76. (in Chinese) doi: 10.3321/j.issn:1002-1582.1999.02.009
