固态面阵激光雷达接收光学系统设计

魏雨 蒋世磊 孙国斌 张兴星 王玉宁

魏雨, 蒋世磊, 孙国斌, 张兴星, 王玉宁. 固态面阵激光雷达接收光学系统设计[J]. 中国光学. doi: 10.3788/CO.2019-0166
引用本文: 魏雨, 蒋世磊, 孙国斌, 张兴星, 王玉宁. 固态面阵激光雷达接收光学系统设计[J]. 中国光学. doi: 10.3788/CO.2019-0166
WEI Yu, JIANG Shi-lei, SUN Guo-bin, ZHANG Xing-xing, WANG Yu-ning. Design of solid-state array laser radar receiving optical system[J]. Chinese Optics. doi: 10.3788/CO.2019-0166
Citation: WEI Yu, JIANG Shi-lei, SUN Guo-bin, ZHANG Xing-xing, WANG Yu-ning. Design of solid-state array laser radar receiving optical system[J]. Chinese Optics. doi: 10.3788/CO.2019-0166

固态面阵激光雷达接收光学系统设计

doi: 10.3788/CO.2019-0166
基金项目: 1. 陕西省教育厅重点实验室科研计划(No.18JS053)2. 陕西省科技厅重点实验室项目(No.2013SZS14-P01)
详细信息
    作者简介:

    魏雨(1992—),男,陕西西安人,硕士生,主要从事光学系统设计、光学精密仪器设计方面的研究工作。Email:544874529@qq.com

    蒋世磊(1963—),男,河北石家庄人,教授,主要从事光学精密仪器设计,光电检测与校正技术方面的研究工作。Email:2429765449@qq.com

    孙国斌(1982-),男,山西长治人,讲师,主要从事精密光学加工、光学精密仪器设计方面的研究工作。Email:83680337@qq.com

    张兴星(1993-)女,陕西韩城人,硕士生,事主要从事精密光学加工方面的研究工作,Email:1419111795@qq.com

    王玉宁(1994-)男,山西运城人,硕士生,事主要从事精密光学加工方面的研究工作,Email:304367013@qq.com

    通讯作者: 蒋世磊(1963—),男,河北石家庄人,教授,主要从事光学精密仪器设计,光电检测与校正技术方面的研究工作。Email:2429765449@qq.com
  • 中图分类号: O439

Design of solid-state array laser radar receiving optical system

Funds: 1. Research program of key laboratory of education department of shaanxi province (No.18JS053) 2. Key laboratory project of shaanxi provincial department of science and technology (No. 2013szs14-p01)
More Information
  • 摘要: 在固态面阵激光雷达的安全性前提下为了提高光学系统的像面能量均匀度以及提高光学系统所接收到的能量,确保在探测过程中的低信噪比以及对目标的可探测性。通过对发射激光能量和接收能量的建模给出光学参数,研究了影响接收光学系统像面照度因素,指出了大视场大相对孔径高照度均匀性光学系统设计方法要素,通过ZEMAX优化分析,给出具体的实施过程。最终设计了λ=905(±5)nm,焦距为15 mm,相对孔径为1/1.4,视场角2ω=76°的激光雷达接收镜头,系统总长小于77 mm,MTF值@20 lp/mm大于0.5,在0.85视场相对畸变小于8%,像面照度不均匀性小于7.2%。满足激光雷达探测要求。
  • 图  1  快轴功率密度分布

    Figure  1.  power density distribution of fast axis

    图  2  慢轴功率密度分布

    Figure  2.  power density distribution of slow axis

    图  3  激光器光场能量拟合的概率密度函数图

    Figure  3.  Probability density function of laser field energy fitting

    图  4  中心单位像元接收功率示意图

    Figure  4.  Schematic diagram of central unit pixel received power

    图  5  边缘单位像元接收功率示意图

    Figure  5.  Schematic diagram of edge unit pixel receiving power

    图  6  全塑非球面光学镜组

    Figure  6.  whole plastic aspheric lens group

    图  7  双高斯光学镜组

    Figure  7.  Double gaussian optical lens group

    图  8  反远距光学镜组

    Figure  8.  Reflective Telephoto Optical Mirror Group

    图  9  反远距物镜结构图

    Figure  9.  Reflective Telephoto objective structure

    图  10  复杂前组后结构图

    Figure  10.  Complex pre-group and post-structure diagram

    图  11  光学系统结构图

    Figure  11.  structure diagram of optical system

    图  12  光学系统结构图

    Figure  12.  structure diagram of optical system

    图  13  光学系统弥散斑点列图

    Figure  13.  Dispersion speckle sequence of optical system

    图  14  光学系统MTF曲线图

    Figure  14.  MTF curve of optical system

    图  15  光学系统相对照度曲线图

    Figure  15.  relative illumination curve of optical system

    图  16  光学系统场曲畸变图

    Figure  16.  curvature distortion of optical system field

    图  17  系统衍射圆包围能量图

    Figure  17.  Energy diffraction circle surrounded system diagram

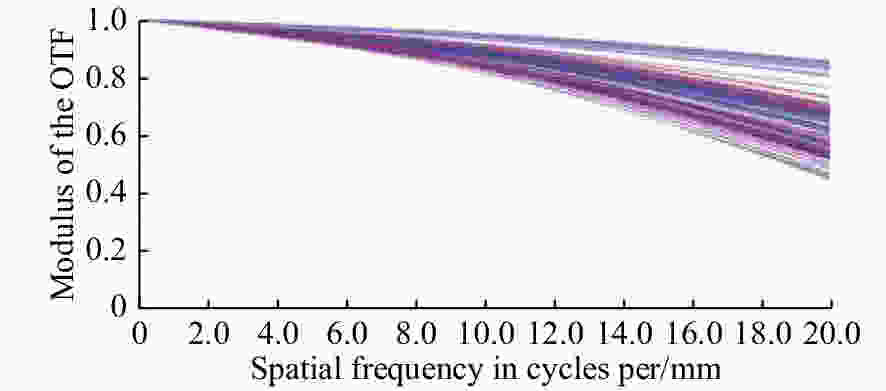

    图  18  80次Monte Carlo灵敏度分析后MTF曲线

    Figure  18.  MTF curves after 80 Monte Carlo sensitivity analyses

    表  1  概率密度函数参数

    Table  1.   parameters of probability density function

    参数axbxcxay1ay2
    数值5.580.820 716.919.508−0.562
    参数ay3ay4by1by2cy
    数值0.144 50.237 8−0.181 6−2.3113.626
    下载: 导出CSV

    表  2  1.2×10−6 s光电转换值

    Table  2.   photoelectric conversion values of 1.2×10−6 s

    项目光子数电子数电压(V)
    中心3.024×103604.796 86.451×10−4
    快轴边缘26.157 05.231 45.580×10−6
    慢轴边缘26.157 04.761 15.078×10−6
    下载: 导出CSV

    表  3  2×10−2 s光电转换值

    Table  3.   photoelectric conversion values of 2×10−2 s

    项目光子数电子数电压(V)
    中心5.040×1071.008×1072×10−2
    快轴边缘4.359 5×1058.719 0×10410.751 9
    慢轴边缘3.967 6×1057.935 2×1040.093 0
    下载: 导出CSV

    表  4  光学参数表

    Table  4.   optical parameter table

    ItemsRequirement
    Fileld of view(FOV)/(°)76°
    Relative aperture1/1.4
    Focal length/mm15 mm
    Spectral range/μm0.895~0.910
    Relative distortion@0.8FOV<10%
    llumination uniformity<10%
    dispersion spot radius/μm20 μm
    MTF@20 lp/mm>0.5
    下载: 导出CSV

    表  5  光学结构数据表

    Table  5.   Optical structure data sheet

    SurfaceRadius/mmThickness/mmGlassConic
    1OBJECT37.3842H-ZLAF53B0
    215.43480
    336.1463EP8000−3.241
    417.64715−0.111
    532.1466H-QF30
    6−45.55310
    7STOPInfinity8.3940
    8−58.1533H-ZLAF920
    9−124.4170.9570
    1095.7024.927H-ZLAF900
    11−53.5950.7230
    122 848.5344EP800039.972
    13−67.37828.4099.173
    14IMACEInfinity
    下载: 导出CSV

    表  6  非球面高次项数据表

    Table  6.   Aspheric high order data table

    Surface2nd4th6th8th
    120−1.573×10−52.001×10−8−9.333×10−10
    1301.065×10−5−7.026×10−83.473×10−10
    Surface10th12th14th16th
    124.642×10−12−1.225×10−14−1.047×10−179.050×10−20
    13−2.131×10−12−1.311.×10−143.658×10−17−6.123×10−20
    下载: 导出CSV

    表  7  公差参数表

    Table  7.   tolerance parameters

    ItemsValue
    fringe power/λ3~5
    Surface irregular/λ0.2−0.3
    Thickness/mm0.05~0.08
    Airspace/mm0.01~0.02
    Tilt/(')0.5~0.9
    Decenter&Roll/mm0.05~0.07
    Refractive index0.000 5~0.000 7
    Abbe number0.005~0.007
    下载: 导出CSV
  • [1] 孙明阳. 自动驾驶汽车模块化设计研究[J]. 工业设计,2019(9):47-48. doi:  10.3969/j.issn.1672-7053.2019.09.036

    SUN M Y. Research on the modular design of self-driving car[J]. Industrial Design, 2019(9): 47-48. (in Chinese) doi:  10.3969/j.issn.1672-7053.2019.09.036
    [2] 陈琛, 胡春海, 李维善, 等. 物镜像面相对照度计算方法[J]. 光学学报,2016,36(11):1108001. doi:  10.3788/AOS201636.1108001

    CHEN CH, HU CH H, LI W SH, et al. Calculation method of relative illumination of lens image plane[J]. Acta Optica Sinica, 2016, 36(11): 1108001. (in Chinese) doi:  10.3788/AOS201636.1108001
    [3] 罗萍萍, 桑思晗, 史文宗, 等. 基于FFT算法的激光有源非稳腔光场分布数值计算方法[J]. 航天返回与遥感,2019,40(4):86-94. doi:  10.3969/j.issn.1009-8518.2019.04.010

    LUO P P, SANG S H, SHI W Z, et al. Numerical calculation method of light field distribution for active unstable cavity resonator based on FFT algorithm[J]. Spacecraft Recovery &Remote Sensing, 2019, 40(4): 86-94. (in Chinese) doi:  10.3969/j.issn.1009-8518.2019.04.010
    [4] 梁效文, 石磊. 一种便携式干涉仪动镜系统的设计[J]. 光谱学与光谱分析,2017,37(10):3255-3259.

    LIANG X W, SHI L. Design of a moving mirror scanning system for portable interferometer[J]. Spectroscopy and Spectral Analysis, 2017, 37(10): 3255-3259. (in Chinese)
    [5] Computer Graphics; New Findings from M. N. Gamito et al.. Broadens Understanding of Computer Graphics (Solid Angle Sampling of Disk and Cylinder Lights). (未找到本条文献, 请核对)
    [6] 丁莹, 范静涛, 权巍, 等. 视觉系统光学渐晕效应非线性补偿方法[J]. 清华大学学报(自然科学版),2017,57(7):702-706.

    DING Y, FAN J T, QUAN W, et al. Nonlinear compensation for optical vignetting in vision systems[J]. Journal of Tsinghua University (Science &Technology), 2017, 57(7): 702-706. (in Chinese)
    [7] 薛庆生. 星载超广角气溶胶探测仪均匀像面性光学设计[J]. 光子学报,2012,41(1):15-20. doi:  10.3788/gzxb20124101.0015

    XUE Q S. Optical design of spaceborne low-distortion and super-wide-angle aerosol imager[J]. Acta Photonica Sinica, 2012, 41(1): 15-20. (in Chinese) doi:  10.3788/gzxb20124101.0015
    [8] 王永仲, 周金鹏, 宫武鹏. 超大空域凝视光学系统的光阑像差[J]. 应用激光,1998,18(5):201-202, 200.

    WANG Y ZH, ZHOU J P, GONG W P. The stop aberrations and aberration vignetting of fish-eye lenses or extreme wide-angle objectives[J]. Applied Laser, 1998, 18(5): 201-202, 200. (in Chinese)
    [9] 王之江. 光学设计理论基础[M]. 2版. 北京: 科学出版杜, 1985: 103-110.

    WANG ZH J. Theoretical Basis of Optical Design[M]. 2nd ed. Beijing: Science Press, 1985: 103-110. (in Chinese)(未找到本条文献英文信息, 请核对)
    [10] GAJ M. Fifth-order field aberration coefficients for an optical surface of rotational symmetry[J]. Applied Optics, 1971, 10(7): 1642-1647. doi:  10.1364/AO.10.001642
    [11] 赵肇雄, 刘勇. 初级慧差对圆偏振涡旋贝塞尔-高斯光束聚焦场的影响[J]. 中国激光,2010,37(3):739-742. doi:  10.3788/CJL20103703.0739

    ZHAO ZH X, LIU Y. Effect of primary coma aberration on focusing of a circularly polarized vortex Bessel-Gaussian beams[J]. Chinese Journal of Lasers, 2010, 37(3): 739-742. (in Chinese) doi:  10.3788/CJL20103703.0739
    [12] 李维善, 陈琛, 刘宵婵, 等. 球幕投影数字鱼眼镜头的光学设计[J]. 应用光学,2016,37(1):39-44. doi:  10.5768/JAO201637.0101007

    LI W SH, CHEN CH, LIU X CH, et al. Optical design of digital fish-eye lens for dome-screen projector[J]. Journal of Applied Optics, 2016, 37(1): 39-44. (in Chinese) doi:  10.5768/JAO201637.0101007
  • [1] 吴文达, 张葆, 洪永丰, 张玉鑫.  机载红外与合成孔径雷达共孔径天线设计 . 中国光学, doi: 10.3788/CO.2019-0160
    [2] 吕妍, 王迪, 王志国, 王明吉, 李栋.  多元热流体激光检测及杂光抑制光路 . 中国光学, doi: 10.3788/CO.20191202.0310
    [3] 王洪亮, 梁静秋, 梁中翥, 王维彪, 吕金光, 秦余欣.  傅立叶变换型线偏振干涉成像系统分析与设计 . 中国光学, doi: 10.3788/CO.20191203.0638
    [4] 宗文鹏, 李广云, 李明磊, 王力, 李帅鑫.  激光扫描匹配方法研究综述 . 中国光学, doi: 10.3788/CO.20181106.0914
    [5] 崔穆涵, 田志辉, 周跃, 章明朝, 陈雪, 李佳起, 易翔宇.  大相对孔径紫外成像仪光学系统设计 . 中国光学, doi: 10.3788/CO.20181102.0212
    [6] 王琪, 梁静秋, 梁中翥, 吕金光, 王维彪, 秦余欣, 王洪亮.  分孔径红外偏振成像仪光学系统设计 . 中国光学, doi: 10.3788/CO.20181101.0092
    [7] 曾飞, 高世杰, 伞晓刚, 张鑫.  机载激光通信系统发展现状与趋势 . 中国光学, doi: 10.3788/CO.20160901.0065
    [8] 于潇, 姚园, 徐正平.  采用APD阵列的共口径激光成像光学系统设计 . 中国光学, doi: 10.3788/CO.20160903.0349
    [9] 张军强, 谢飞, 薛庆生, 辛久喜.  基于四象限探测器的激光导引镜头的研制 . 中国光学, doi: 10.3788/CO.20150803.0471
    [10] 薛珮瑶, 吴耀, 冯茜, 李川.  大视场四象限探测光学系统设计 . 中国光学, doi: 10.3788/CO.20140703.0462
    [11] 王晶, 崔恩坤.  大视场曲面复眼光学系统设计 . 中国光学, doi: 10.3788/CO.20140706.0969
    [12] 张清源, 李丽, 李全熙, 董光焰.  直升机防撞激光雷达综合信息处理系统 . 中国光学, doi: 10.3788/CO.20130601.0080
    [13] 李蕊, 刘永基, 王肇圻.  基于个体眼光学结构的波前眼镜设计 . 中国光学, doi: 10.3788/CO.20120505.0512
    [14] 田铁印, 王红, 冯晟杰.  三线阵测绘相机光学系统的杂光分析与计算 . 中国光学, doi: 10.3788/CO.20120506.0583
    [15] 屈恒阔, 张清源, 阮友田.  扫描成像跟踪激光雷达 . 中国光学, doi: 10.3788/CO.20120503.0242
    [16] 张健, 张雷, 曾飞, 王旭, 赵嘉鑫, 田海英, 任航, 李俊峰.  机载激光3D探测成像系统的发展现状 . 中国光学,
    [17] 张鑫, 贾宏光.  大相对孔径红外消热差物镜设计 . 中国光学,
    [18] 莫仁芸, 朱万彬, 钟俊, 陈璇.  激光位移传感器的光学系统设计 . 中国光学,
    [19] 李萍, 卢振武, 夏利东, 张红鑫, 刘英.  反射式内掩日冕仪的光学设计与杂散光分析 . 中国光学,
    [20] 李宁, 唐勇, 李玉瑶, 耿似玉.  工作距离可调的激光显微操纵器光学系统设计 . 中国光学,
  • 加载中
计量
  • 文章访问数:  515
  • HTML全文浏览量:  404
  • 被引次数: 0
出版历程
  • 网络出版日期:  2020-04-03

固态面阵激光雷达接收光学系统设计

doi: 10.3788/CO.2019-0166
    基金项目:  1. 陕西省教育厅重点实验室科研计划(No.18JS053)2. 陕西省科技厅重点实验室项目(No.2013SZS14-P01)
    作者简介:

    魏雨(1992—),男,陕西西安人,硕士生,主要从事光学系统设计、光学精密仪器设计方面的研究工作。Email:544874529@qq.com

    蒋世磊(1963—),男,河北石家庄人,教授,主要从事光学精密仪器设计,光电检测与校正技术方面的研究工作。Email:2429765449@qq.com

    孙国斌(1982-),男,山西长治人,讲师,主要从事精密光学加工、光学精密仪器设计方面的研究工作。Email:83680337@qq.com

    张兴星(1993-)女,陕西韩城人,硕士生,事主要从事精密光学加工方面的研究工作,Email:1419111795@qq.com

    王玉宁(1994-)男,山西运城人,硕士生,事主要从事精密光学加工方面的研究工作,Email:304367013@qq.com

    通讯作者: 蒋世磊(1963—),男,河北石家庄人,教授,主要从事光学精密仪器设计,光电检测与校正技术方面的研究工作。Email:2429765449@qq.com
  • 中图分类号: O439

摘要: 在固态面阵激光雷达的安全性前提下为了提高光学系统的像面能量均匀度以及提高光学系统所接收到的能量,确保在探测过程中的低信噪比以及对目标的可探测性。通过对发射激光能量和接收能量的建模给出光学参数,研究了影响接收光学系统像面照度因素,指出了大视场大相对孔径高照度均匀性光学系统设计方法要素,通过ZEMAX优化分析,给出具体的实施过程。最终设计了λ=905(±5)nm,焦距为15 mm,相对孔径为1/1.4,视场角2ω=76°的激光雷达接收镜头,系统总长小于77 mm,MTF值@20 lp/mm大于0.5,在0.85视场相对畸变小于8%,像面照度不均匀性小于7.2%。满足激光雷达探测要求。

English Abstract

魏雨, 蒋世磊, 孙国斌, 张兴星, 王玉宁. 固态面阵激光雷达接收光学系统设计[J]. 中国光学. doi: 10.3788/CO.2019-0166
引用本文: 魏雨, 蒋世磊, 孙国斌, 张兴星, 王玉宁. 固态面阵激光雷达接收光学系统设计[J]. 中国光学. doi: 10.3788/CO.2019-0166
WEI Yu, JIANG Shi-lei, SUN Guo-bin, ZHANG Xing-xing, WANG Yu-ning. Design of solid-state array laser radar receiving optical system[J]. Chinese Optics. doi: 10.3788/CO.2019-0166
Citation: WEI Yu, JIANG Shi-lei, SUN Guo-bin, ZHANG Xing-xing, WANG Yu-ning. Design of solid-state array laser radar receiving optical system[J]. Chinese Optics. doi: 10.3788/CO.2019-0166
    • 雷达在经历电磁波、扫描激光雷达之后,面阵固态激光雷达相对于传统的扫描激光雷达,其因为数据点采样均匀准确、体积小方便集成、成本低等优点,固态激光雷达作为传感模块对于未来自动驾驶[1]提供了无限可能。通常固态激光雷达探测器有Geiger APD,线性模式的APD,在波长小于1 000 nm的可以利用可见光摄像头,可以使用硅基传感器,而介于1 000~2 000 nm则需要使用Ge或者InGaAs做探测,由于硅光电二极管对光谱的响应在400 nm~1 100 nm,其峰值响应在900 nm,同时近红外波段处于大气窗口,这为研制905 nm近红外激光雷达芯片带来了可能。此次选用的探测器中心工作波长为905 nm,其量子效率为25%,单位像元面积为35 μm×45 μm,感光面阵列为512×256,整个像面尺寸为19.5 mm×11.5 mm。

      在激光雷达工作过程中,考虑到人眼安全的限制,根据IEC60825-1-2014标准规定,已知激光器波长λ=905(±5)nm,人眼瞳直径为7 mm,设人眼安全距离为Lsafe,人眼安全阈值为0.4 mW/cm2,光学系统需保证低的能量密度下接收到足够的能量并使像面相对照度均匀[2]。相较于扫描式激光雷达,固态面阵激光雷达光学系统要有扫描激光雷达的优点,光学系统的要求随之增高,大视场大相对孔径,均匀照度的接收镜头成为了光学系统的主要指标。

      为此对于905 nm波长的激光雷达安全的发射与接收的研究具有重要意义。本文也基于某公司研制的近红外905 nm固态激光雷达芯片对激光雷达的发射接收系统进行光场能量计算,并根据理论计算要求和工程需要给出镜头设计参数,最终完成了光场数据建模,并设计了焦距为15 mm,相对孔径为1/1.4,视场角为75°的激光接收镜头。

    • 为了实现对空间360°的完全覆盖以及每个激光雷达之间的连贯连接,同时避免在通过陡峭的弯桥时产生的盲区,整个激光雷达系统采用六组分立雷达,其单个雷达视场角为65°,垂直视场角30°。作为在车的正前方的主探测激光雷达在对目标物实现65°的探测同时还要实现200 m的探测距离。激光器为905QCW激光器作为发射源,该激光器峰值功率为100 W,占空比为10%。

      图  1  快轴功率密度分布

      Figure 1.  power density distribution of fast axis

      图  2  慢轴功率密度分布

      Figure 2.  power density distribution of slow axis

      根据以上要求最终确定激光器经过光束整形系统后的快轴发散角需达到65°,慢轴发散角需达到30°。为此对激光器光场能量[3]测试数据进行拟合分析计算,通过对激光器光场能量测试数据进行分布拟合后,得到两个轴向上的功率概率密度函数如下:

      $$\left\{ {\begin{aligned} & {{f_x} = {a_x} \times exp\left[ { - {{\left({\frac{{{\theta _x} - {b_x}}}{{{c_x}}}} \right)}^2}} \right]}\\ & {{f_y} = {a_{y1}} \times exp\left[ { - {{\left({\frac{{{\theta _y} - {b_{y1}}}}{{{c_y}}}} \right)}^2}} \right] \times \left[ {1 - {a_{y2}} \times \left({\frac{{{\theta _y} - {b_{y2}}}}{{{c_y}}}} \right) + } \right.}\\ & {\left. {{a_{y3}} \times {{\left({\frac{{{\theta _y} - {b_{y3}}}}{{{c_y}}}} \right)}^2} + {a_{y4}} \times {{\left({\frac{{{\theta _y} - {b_{y2}}}}{{{c_y}}}} \right)}^4}} \right]} \end{aligned}} \right.$$ (1)

      式中各参数值如表1所示:

      表 1  概率密度函数参数

      Table 1.  parameters of probability density function

      参数axbxcxay1ay2
      数值5.580.820 716.919.508−0.562
      参数ay3ay4by1by2cy
      数值0.144 50.237 8−0.181 6−2.3113.626

      由两个轴向的功率密度函数,即可得激光器的发射功率:

      $$P\left({{\theta _{x1,}}{\theta _{x2,}}{\theta _{x3,}}{\theta _{x4,}}} \right) = {p_0} \times \frac{{\displaystyle \int \nolimits_{{\theta _{x1}}}^{{\theta _{x2}}} {f_x}d{\theta _x}\displaystyle \int \nolimits_{{\theta _{y1}}}^{{\theta _{y2}}} {f_y}d{\theta _y}}}{{\displaystyle \iint \nolimits {f_x}{f_y}d{\theta _x}d{\theta _y}}}$$ (2)

      式中,式中${P_0} = 100W$$\displaystyle \int\!\!\!\int \nolimits {f_x}{f_y}dxdy = \displaystyle \int \nolimits_{ - 40}^{40} {f_x}dx$$\displaystyle \int \nolimits_{ - 20}^{20} {f_y}dy =$1.271 3×104

      激光器发射功率分布情况如图3所示:

      图  3  激光器光场能量拟合的概率密度函数图

      Figure 3.  Probability density function of laser field energy fitting

      我们可以看到,光场能量分布为高斯光束的中心有所凹陷,是不均匀分布的。

      我们先假设接收光学系统在对物体成像的过程中,每一个物点的发光强度都是相同的,接收系统所接收到的光能量是取决于这个物点相对于接收镜头所接收的立体角大小[4-5]

      图  4  中心单位像元接收功率示意图

      Figure 4.  Schematic diagram of central unit pixel received power

      图  5  边缘单位像元接收功率示意图

      Figure 5.  Schematic diagram of edge unit pixel receiving power

      在对目标物体返回能量计算中将物体表面作为Lambert面,由于主激光器在65°视场内发射功率不均匀,为此我们假设在每个视场内,镜头所接收到的通光口径均为15/1.4,不考虑各种像差的理想状态,现选取中心、快轴、慢轴边缘视场单个像元计算接收功率。可算出中心像元上接收到的光功率为:

      $$p' = \frac{{{\varOmega _A}}}{{2{\text π} }} \times p \times {\eta _r}$$ (3)

      其中Ω为物体上光斑对应的立体角,p为立体角之内激光器发射功率

      $${\varOmega _1} = \frac{{{\text π} {R^2}}}{{L + L'}}$$ (4)
      $${\varOmega _{2,3}} = \frac{{{\text π} {R^2}\cos \theta }}{{{{\left({\sin \left({\dfrac{{\text π} }{2} - a} \right)\sqrt {{l^2} + {{\left({L + L'} \right)}^2}} } \right)}^2}}}$$ (5)

      通过求得的三点的接收功率p,接收面的填充因子为26.067%为此我们可以求得光子数为:

      $$\begin{split} {\mu _p} =& 5.034 \times {10^{24}} \times P\left[ W \right] \times \lambda \left[ m \right] \times \\ & t\left[ s \right] \times 26.067\% \end{split}$$ (6)

      量子效率设置为20%,则其转换到的电子数为:

      $${{\rm{\mu }}_{\rm{e}}} = {{\rm{\mu }}_{\rm{p}}} \times 20{\rm{\% }}$$ (7)

      则电压为:

      $${\rm{U}} = {\rm{q}} \times {{\rm{\mu }}_{\rm{e}}}/{\rm{C}}$$ (8)

      最终计算结果如下表所示:

      表 2  1.2×10−6 s光电转换值

      Table 2.  photoelectric conversion values of 1.2×10−6 s

      项目光子数电子数电压(V)
      中心3.024×103604.796 86.451×10−4
      快轴边缘26.157 05.231 45.580×10−6
      慢轴边缘26.157 04.761 15.078×10−6

      表 3  2×10−2 s光电转换值

      Table 3.  photoelectric conversion values of 2×10−2 s

      项目光子数电子数电压(V)
      中心5.040×1071.008×1072×10−2
      快轴边缘4.359 5×1058.719 0×10410.751 9
      慢轴边缘3.967 6×1057.935 2×1040.093 0

      根据以上的结果分析,快慢轴边缘接收到的能量只有中心视场像元上的1%,相差在两个数量级上,因此为了边缘接收能量损失尽量小的情况下,要求镜头相对孔径尽可能大的情况下尽可能提高边缘的相对照度,最终确定的光学参数为:

      表 4  光学参数表

      Table 4.  optical parameter table

      ItemsRequirement
      Fileld of view(FOV)/(°)76°
      Relative aperture1/1.4
      Focal length/mm15 mm
      Spectral range/μm0.895~0.910
      Relative distortion@0.8FOV<10%
      llumination uniformity<10%
      dispersion spot radius/μm20 μm
      MTF@20 lp/mm>0.5
    • 作为一款大相对孔径,大视场的激光接收镜头,光学系统结构选择对保证像面相对照度的均匀以及球差、彗差、色差的校正最为关键。

      全塑非球面镜头一般用于手机成像,如图6所示,相对孔径在1/2~2.8等,视场在65°~75°,在结合曲面感光器件情况下相对孔径能够推进到1/1.2,此结构相对孔径和视场均可满足,但由于塑胶材料特性,镜片口径不宜做大,且其在边缘视场的相对照度一般在0.4~0.6,因此不能满足要求。

      图  6  全塑非球面光学镜组

      Figure 6.  whole plastic aspheric lens group

      对称式的双高斯结构对球差色差都很容易矫正,但是随着轴外光线的入射角增大,会有较大的像散,同时受到轴外球差与高级像散的矛盾制约,如图7所示,对于本文设计的光学系统76°的视场,轴外像差矫正很是艰难。其相对孔径一般推进到1/2,并在大相对孔径大视场情况下会采取边缘视场渐晕[6]以提高成像质量。

      图  7  双高斯光学镜组

      Figure 7.  Double gaussian optical lens group

      反远距广角物方远心镜组的前负镜组用于承接较大的视场,同时对较大视场情况下的场曲和畸变进行校正,后正镜组用于承担较大的相对孔径,如图8所示对大孔径的边缘光线使用后透镜组进行像差修正,通过合理的放置光阑形成物方远心以提高边缘视场相对照度,为此使用反远距广角物方远心结构更有利于本次设计指标。

      图  8  反远距光学镜组

      Figure 8.  Reflective Telephoto Optical Mirror Group

    • 对于大相对口径大视场的激光能量接收镜头,如果是以提高成像质量而对大视场的边缘视场渐晕或者是使用变密度中性滤光片是不可取的,这两种方法不利于照度的均匀性和光照度的大小,像面照度公式为:

      $$E_\omega ^{'} = {\text π} \xi {\eta _\omega }{\left({\frac{{n'}}{n}} \right)^2}{K_{1\omega }}{K_{2\omega }}{\sin^2}U'{\cos^4}\omega '$$ (9)

      ξ为物面亮度,ηω为系统各视场的透射率,K、K为不同视场的渐晕系数和像差渐晕系数[7-8]${\rm{U'}}$为轴上物点成像光束的像方孔径角的最大值,${\rm{\omega '}}$为轴外像点所对应的像方半视场角,为此可以引入像差渐晕,使K大于1来提高轴外像面的相对照度。

      设φ1、φ2、为前后组的光焦度,d1、d2分别为前组到光阑距离和光阑到后组距离,h1、h2为第一近轴光线在前后组的入射高度,hp1、hp2分别为第二近轴光线在前后组的入射高度,${{\rm{u}}_{2'}}$为第一近轴光线在后组的入射角up1${{\rm{u}}_{{\rm{p}}{2^{\rm{'}}}}}$分别为第二近轴光线在前组入射角和后组的出射角度。在归一化条件下令φ1=1,h1=1,up1=−1。

      图  9  反远距物镜结构图

      Figure 9.  Reflective Telephoto objective structure

      假设光阑在前组与后组之间,设前组主光线角放大率的倒数为γ1经推导有:

      $$\frac{1}{{{\gamma _1}}} = \frac{{{u_{p1}}}}{{{u_{p{1^{'}}}}}} = 1 - {d_1}{\varphi _1}$$ (10)

      系统的主光线角放大率为γ:

      $$\frac{1}{\gamma } = \frac{{{u_{p1}}}}{{{u_{p{2^{'}}}}}} = \frac{{1 - {d_1}{\varphi _1}}}{{{d_2}{\varphi _2} - 1}}$$ (11)

      由10式可知,前后组的间距d1影响的大小,由11式可知,系统的主光线角放大率也由d2和φ2所决定,当前组的放大率确定后,后组的放大率也随之确定,同时增大φ1、φ2则d1+d2会减小,有利于减小镜头整体尺寸,而d1和d2决定了光阑的位置,本系统中,前组要承担大的视场,后组要承担大的相对孔径,为了减小整个光学系统的尺寸,光阑位置放置合理的同时还要复杂前组与后组的结构以对像差进行矫正。

      图  10  复杂前组后结构图

      Figure 10.  Complex pre-group and post-structure diagram

      假设光阑在前组与后组之间,设前组主光线角放大率的倒数为γ1经推导有:

      $$\begin{split} \frac{1}{{{\gamma _1}}} =& \frac{{{u_{p1}}}}{{{u_{p{2^{'}}}}}} = 1 - {d_2}{\varphi _2} = 1 - \left({{d_1} + {d_2}} \right)\\ & + {d_2}\left({{\varphi _{12}} - {\varphi _1}} \right) \end{split}$$ (12)

      系统的主光线角放大率为γ:

      $$\frac{1}{\gamma } = \frac{{{u_{p1}}}}{{{u_{p{3^{'}}}}}} = \frac{{1 - {d_2}{\varphi _2}}}{{{d_3}{\varphi _3} - 1}}$$ (13)

      由12式可知,${\varphi _{12}} > {\varphi _1}$时,$1{\rm{}}/{\gamma _1}$有最大值,当保持φ12不变时增加φ1φ2则可以使d1+d2减小,有利于镜片口径和结构总长的减小。

      主光线和高斯像面交点的高度不等于理想像高就会产生畸变,其随视场变化而变化,各折射面所产生的畸变[9]可以表示为:

      $$\begin{split} \mathop \sum \limits_i^k {S_V} =& 2n_k^{'}u_k^{'}\cos U_{pk}^{'}DT_k^{'} - 2{n_i}{u_i}\cos {U_{pi}}D{T_1}\\ =& \mathop \sum \limits_i^k \left\{ {{l_p}} {u_p}ni\left({i_p^{'} - {u_p}} \right)\left({{i_p} - i_p^{'}} \right) j {\left({u_p^2 - u_p^{'2}} \right)} \right\} \end{split}$$ (14)

      畸变由Up的三次方增大,高级畸变则与视场角Up的五次、七次…幂成正比,当视场角增大时主光线与球面法线夹角U的余弦$\cos {\rm{U}}$$1 - 1/2{{\rm{U}}^2}$的差值增大是产生高级畸变的主要原因,为此设计过程中复杂前组结构、增加前组空气间隔、增大前组的口径与半径有利于减小边缘视场主光线与光学系统第一面R1之间的夹角,降低高级畸变同时也可以提高边缘视场照度。在大视场大相对孔径光学系统中,前组口径以及视场的增大所带来的球差、彗差、像散等则需要后组复杂化或者拼接镜头进行矫正。

      前组的放大率倒数决定着光阑彗差的大小,但光阑彗差只是增加像面照度的其中一种方法,对于光学系统的整体要求来看,系统的结构形式,以及光阑的位置等因素对系统的成像质量是决定性的。

    • 初始结构为美国专利库1 569号专利,其视场为160°、相对孔径为1/3.5、焦距为15 mm,相对照度为0.75,如下图所示:

      图  11  光学系统结构图

      Figure 11.  structure diagram of optical system

      首先将初始结构的视场设置到需要大小,进行初步的优化,同时在像差合理基础上减少四胶合镜镜片的数目,分化后双胶合镜组,之后将光阑放置于第三片透镜之后,经后正透镜组而形成物方远心以减小边缘视场光线在每个面上的入射和出射角度。同时在优化过程中适时选择第八面严格控制其光线出射角在±15°以内,用于满足905 nm窄带滤波片在±15°内的高透过率特性,将窄带滤波膜层镀于第八面以减少光学元件,简化镜头结构。同时对其他各面的入射和出射光角度也要严格控制其不大于50°,以满足各种膜系的入射角度。

      在对高级像差校正过程中可以采用玻塑混合形式,引入的偶次非球面方程为:

      $$ {\rm{Z}} = \frac{{c{r^2}}}{{1 + \sqrt {1 \!-\! \left({1 + k} \right){c^2}{r^2}} }} + {A_1}{r^2} + {A_2}{r^4} + {A_3}{r^6} + \ldots + {A_7}{r^{16}} $$ (15)

      适当的引入非球面可以简化系统结构以降低成本,用以校正大孔径带来的球差和大视场的彗差[10-12]。同时其可以提升系统的相对孔径和视场,用于减小光线在每个光学面的入射角度,提升公差的宽松度。在最后一片引入偶次非球面用以矫正大孔径带来的球差和彗差以及倍率色差,同时引入一定的桶形畸变,用以提高边缘视场的相对照度,同时也在第三面引入非球面用于矫正大孔径大视场带来的场曲。

      如果将成像系统的第一面和最后一面之间考虑为一个黑盒,在ZEMAX中当以无限远物距设计时,相对照度可以定义为边缘视场光线在垂直于主光线方向的横截面积[11]相对于中心视场的截面积之比即为照度之比,则通过像方孔径角可以计算出在第一面入射面的通光面积,所以提高边缘视场通光面积也是增强像面照度的手段。

      在优化过程中,边缘视场相对于中间视场其在第一面R1面上的有效面积不再是圆形,而是以子午方向的截距为短轴,弧矢方向为相等长轴的椭圆,为此根据椭圆面积公式,可以把边缘视场光线在第一面R1的子午平面内垂直于主光线方向的相对于轴上光线的边缘光线宽度作为第一面上有效面积的等效值而作为优化目标,以提高在边缘视场的光通量从而提高边缘视场相对照度。

      最终设计的反远距广角物方远心镜头的前组由两片弯曲的负透镜组和一片正透镜,两片负透镜组通过间隔一定距离对大视场光线进行聚拢,将光阑放置于第三片透镜之后,用于对大视场角的光线进行汇聚,从而引入光阑彗差以提高边缘视场光束的通光口径。

      在材料上前端镜片和和后镜组使用折射率nd大,色度系数νd小的重镧火石玻璃,用于承担大视场光线入射角大但不能提供足够大光焦度问题,同时也减小光线的入射和出射角度,提升系统公差宽松度,中间镜组使用折射率nd小,色度系数νd大的轻火石玻璃并配合以空气层厚度对光线进行精细的调制。

      设计结果数据如下表所示:

      表 5  光学结构数据表

      Table 5.  Optical structure data sheet

      SurfaceRadius/mmThickness/mmGlassConic
      1OBJECT37.3842H-ZLAF53B0
      215.43480
      336.1463EP8000−3.241
      417.64715−0.111
      532.1466H-QF30
      6−45.55310
      7STOPInfinity8.3940
      8−58.1533H-ZLAF920
      9−124.4170.9570
      1095.7024.927H-ZLAF900
      11−53.5950.7230
      122 848.5344EP800039.972
      13−67.37828.4099.173
      14IMACEInfinity

      其中12、13面的偶次非球面高次项系数为:

      表 6  非球面高次项数据表

      Table 6.  Aspheric high order data table

      Surface2nd4th6th8th
      120−1.573×10−52.001×10−8−9.333×10−10
      1301.065×10−5−7.026×10−83.473×10−10
      Surface10th12th14th16th
      124.642×10−12−1.225×10−14−1.047×10−179.050×10−20
      13−2.131×10−12−1.311.×10−143.658×10−17−6.123×10−20
    • 光学系统的各视场的点列图如图,各视场的点列图12

      图  12  光学系统结构图

      Figure 12.  structure diagram of optical system

      图  13  光学系统弥散斑点列图

      Figure 13.  Dispersion speckle sequence of optical system

      最大弥散斑RMS半径为12.2 μm,满足小于一个像元半径要求。

      图  14  光学系统MTF曲线图

      Figure 14.  MTF curve of optical system

      奈奎斯特频率为15 lp/mm,查看在20 lp/mm的MTF值其平均大于0.63,最边沿视场大于0.58,满足成像质量要求。

      图  15  光学系统相对照度曲线图

      Figure 15.  relative illumination curve of optical system

      从相对照度图可以看出,其相对照度在边缘视场相对照度不均匀性小于7.2%,像面照度分布均匀。

      图  16  光学系统场曲畸变图

      Figure 16.  curvature distortion of optical system field

      在0.85视场下,其相对畸变小于8%。

      图  17  系统衍射圆包围能量图

      Figure 17.  Energy diffraction circle surrounded system diagram

    • 大相对孔径的镜头在装调时仅仅靠空气间隔去补偿加工、装调的误差是不够的,应该选择一补偿器去补偿同心误差和离焦误差,通过灵敏度分析系统的加工误差和装调误差如下表:

      表 7  公差参数表

      Table 7.  tolerance parameters

      ItemsValue
      fringe power/λ3~5
      Surface irregular/λ0.2−0.3
      Thickness/mm0.05~0.08
      Airspace/mm0.01~0.02
      Tilt/(')0.5~0.9
      Decenter&Roll/mm0.05~0.07
      Refractive index0.000 5~0.000 7
      Abbe number0.005~0.007

      在进行公差分析时,通常先给出比较宽松的初始值,通过反复的灵敏度分析去放松或收紧相对影响较小或较大的某几项公差值,在像差等相关设计指标可接受的下降范围内力求使公差值取到最大,便于加工装调,减小生产成本,提升物镜的经济性。

      图  18  80次Monte Carlo灵敏度分析后MTF曲线

      Figure 18.  MTF curves after 80 Monte Carlo sensitivity analyses

      在经过80次Monte Carlo灵敏度分析后,其MTF值在@20 lp/mm为0.5下降为0.8,满足公差分析要求。

    • 针对固态面阵激光雷达光学系统大相对孔径照度均匀特点,通过对发射激光器光场能量拟合和光学建模,进行快慢轴边缘像元接收能量计算,指导给出最终光学参数,最终通过分析光学系统结构,指出在大相对孔径和大视场光学系统下,使用反射远结构对前组的复杂化以及扩大口径及半径,同时合理放置光阑引入光阑像差以提升边缘视场照度,对后组的复杂化以降低像面光线入射角度是提高成像质量和增强像面均匀的关键。

      最终所设计的系统结构采用六个镜片,其中一个是高次非球面,实现了在大视场大相对孔径下的均匀像面照度,整个系统结构简单,利于装配。

      系统工作波长${\rm{\lambda }} = 905\left( { \pm 5} \right)\;{\rm{nm}}$,焦距为${\rm{f'}} =$$ 15\;{\rm{mm}}$,相对孔径为,视场为2ω=76°,系统总长小于77 mm,MTF值在20 lp/mm大于0.5,在0.85视场相对畸变小于8%,像面照度不均匀性小于7.2%,满足激光雷达探测要求。

WeChat 关注分享

返回顶部

目录

    /

    返回文章
    返回
